تفاوت بین راکشیلد باژئوکامپوزیت راکشیلد

-مقدمه

درک تفاوت بین راکشیلد (Rock Shield) و ژئوکامپوزیت راکشیلد (Geocomposite Rock Shield) (تفاوت بین راکشیلد باژئوکامپوزیت راکشیلد)بسیار مهم است، زیرا اگرچه نامشان شبیه است، اما دو محصول کاملاً متفاوت با کاربردهای متمایز هستند.

1.معرفی راکشیلد(تفاوت بین راکشیلد باژئوکامپوزیت راکشیلد)

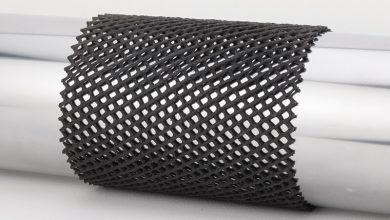

راکشیلد:(Rockshield) یک لایه محافظ ژئوسنتتیکی است که برای محافظت مکانیکی لوله‌های فلزی، پلی‌اتیلنی و مخازن مدفون در برابر ضربه سنگ‌ها، تنش‌های خاکریزی و نشست زمین استفاده می‌شود. این محصول معمولاً از شبکه یا فوم سه‌بعدی پلیمری انعطاف‌پذیر تشکیل شده و به‌صورت روکش دور لوله نصب می‌گردد.

الف)مزایا راکشیلد

1.جلوگیری از خراش، فرسایش و سوراخ‌شدگی لوله.
2.انعطاف‌پذیری و نصب سریع بدون تجهیزات پیچیده.
3.کاهش تنش‌های موضعی ناشی از خاک و قلوه‌سنگ.
4.مقاومت شیمیایی و عدم جذب رطوبت.

ب)کاربردها راکشیلد

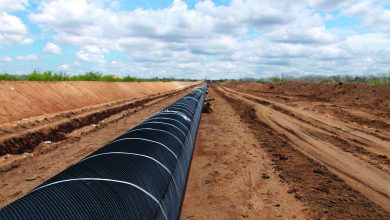

1.خطوط انتقال نفت، گاز و آب.
2.پروژه‌های مدفون در خاک‌های سنگریزه‌ای.
3.مناطق با ریسک رانش، نشست یا ارتعاش.

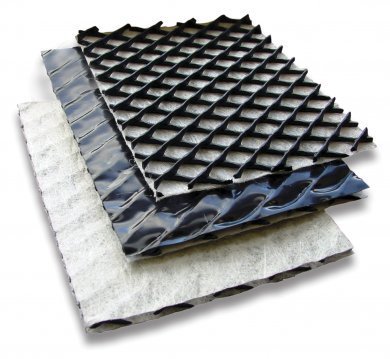

2.معرفی ژئوکامپوزیت راکشیلد

یک سیستم چندلایه است که هم محافظ مکانیکی و هم زهکشی را ارائه می‌دهد.

3.شرح کامل:(تفاوت بین راکشیلد باژئوکامپوزیت راکشیلد)

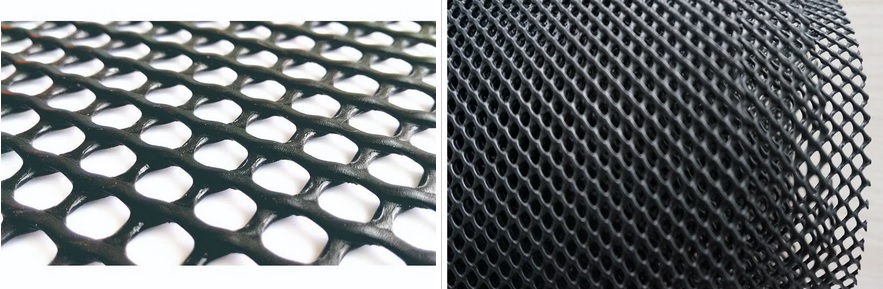

 الف)مش وتوری راکشیلد

1.ساختار و تعریف

یک لایه منفرد و فشرده از پلی‌اتیلن با چگالی بالا (HDPE) یا پلی‌استایرن (EPS) که به صورت ورق‌های سخت یا نیمه‌سخت تولید می‌شود.

2.عملکرد

مانند یک محافظ مکانیکی عمل می‌کند ودر برابر ضربه،سوراخ شدن، سنگ‌های تیز و فشارهای موضعی محافظت می‌کند.

3.کاربرد

محافظت از لوله ها.

4.نحوه اجرا

نحوه اجرای راکشیلد به‌عنوان لایه محافظ ژئوممبران، تأثیر مستقیمی بر دوام و ایمنی سیستم آب‌بندی دارد. در ابتدا، بستر اجرا باید به‌طور کامل آماده‌سازی، تسطیح و پاک‌سازی شود تا هیچ‌گونه سنگ تیز، نخاله ساختمانی یا اجسام برنده روی سطح باقی نماند. سپس ژئوممبران مطابق نقشه اجرایی پهن شده و کلیه درزها و جوش‌ها مورد کنترل کیفی قرار می‌گیرند.

پس از اطمینان از سلامت ژئوممبران، رول‌های راکشیلد به‌آرامی و بدون کشش مستقیم روی سطح ژئوممبران پهن می‌شوند. لایه‌ها باید دارای همپوشانی مناسب (حداقل ۱۰ سانتی‌متر) باشند تا محافظت یکنواخت ایجاد شود. در سطوح شیب‌دار، تثبیت موقت یا مهاربندی انجام می‌شود تا جابجایی رخ ندهد. در مرحله پایانی، عملیات خاک‌ریزی یا سنگ‌ریزی کنترل‌شده اجرا می‌شود تا راکشیلد به‌طور کامل نقش محافظتی خود را در برابر فشار، ضربه و تنش‌های مکانیکی ایفا کند.

5.مزایا

مقاومت فشاری بسیار بالا، سادگی در ساختارو قیمت معمولاً پایین‌تر.

6.معایب

-فقط از عایق محافظت می‌کند و قابلیت زهکشی ندارد.
-اگر نیاز به زهکشی باشد، باید یک لایه زهکش جداگانه نیز اضافه کرد.

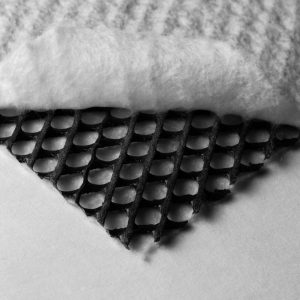

ب)مش وتوری راکشیلدژئوکامپوزیت

1.ساختار و تعریف

ترکیبی از چند لایه مختلف که معمولاً شامل:لایه محافظ (راکشیلد)لایه زهکش (ژئونت) لایه فیلتر (ژئوتکستایل نبافته یا پلی استر).

2.عملکرد

-محافظت مکانیکی (مانند راکشیلد).
-زهکشی (جمع‌آوری و هدایت آب یا گاز).
-فیلتراسیون (جلوگیری از ورود ذرات ریز خاک به داخل لایه زهکش).

3.کاربرد

-تونل‌ها(محافظت از واتراستاپ و عایق رطوبتی در برابر سنگ‌های تیز بتن پاشیده‌شده).
-پی‌ها( در مواردی که فقط نیاز به محافظت فیزیکی وجود دارد)
-پشت بام‌ها و تراس‌ها(به عنوان یک سیستم کامل محافظ-زهکش (مانند ژئودرین).
-دیوارهای حائل(هم محافظت از عایق و هم زهکشی پشت دیوار).
-کف استخرها و آب‌بندها(در زیر عایق برای محافظت و زهکشی احتمالی محیط‌های دارای فشار).

4.نحوه اجرا

نحوه اجرای ژئوکامپوزیت راکشیلد نقش مهمی در عملکرد نهایی سیستم محافظت از ژئوممبران دارد و باید مطابق دستورالعمل‌های فنی پروژه انجام شود. ابتدا سطح بستر باید کاملاً تسطیح، متراکم و عاری از سنگ‌های تیز، ریشه گیاه و مصالح برنده باشد تا خطر آسیب اولیه به ژئوممبران کاهش یابد. پس از آماده‌سازی بستر، ژئوممبران طبق نقشه‌های اجرایی پهن شده و جوش‌ها به‌صورت کامل کنترل کیفی می‌شوند.

در مرحله بعد، رول‌های ژئوکامپوزیت راکشیلد به‌صورت منظم روی ژئوممبران پهن می‌گردند. همپوشانی لایه‌ها معمولاً بین ۱۰ تا ۲۰ سانتی‌متر در نظر گرفته می‌شود تا از ایجاد نقاط ضعف جلوگیری شود. در شیب‌ها، تثبیت مکانیکی یا مهاربندی موقت انجام می‌گیرد تا جابجایی اتفاق نیفتد. در نهایت، لایه خاک، مصالح محافظ یا سنگ‌ریزی کنترل‌شده روی ژئوکامپوزیت اجرا می‌شود تا سیستم آب‌بندی در برابر تنش‌های مکانیکی، بارگذاری و ضربه به‌طور کامل محافظت گردد.

5.مزایا

-کارایی چندمنظوره(صرفه جویی در زمان و هزینه)
-افزایش عمر عایق با حذف فشار آب پشت آن.
-سیستم یکپارچه و با قابلیت اطمینان بالا
-نصب سریع و آسان.

6.معایب

-قیمت اولیه بالاتر نسبت به راکشیلد ساده طراحی و انتخاب آن نیازمند دقت بیشتری است.

-جمع بندی(تفاوت بین راکشیلد باژئوکامپوزیت راکشیلد)

در جمع‌بندی تفاوت بین راکشیلد و ژئوکامپوزیت راکشیلد می‌توان گفت که هر دو محصول با هدف محافظت مکانیکی از ژئوممبران‌ها در برابر آسیب‌های ناشی از سنگ، مصالح تیز و تنش‌های اجرایی طراحی شده‌اند. اما از نظر ساختار، عملکرد و دامنه کاربرد تفاوت‌های مهمی با یکدیگر دارند.

راکشیلد معمولاً از لایه‌های ضخیم ژئوتکستایل یا الیاف مصنوعی متراکم ساخته می‌شود. نقش اصلی آن ایجاد یک لایه ضربه‌گیر و محافظ فیزیکی است. این محصول بیشتر در پروژه‌هایی استفاده می‌شود که خطر پارگی ژئوممبران ناشی از سنگ‌ریزی، خاک‌های دانه‌درشت یا بارگذاری موضعی وجود دارد. راکشیلد به دلیل ساختار ساده‌تر، نصب آسان‌تری دارد و از نظر اقتصادی نیز گزینه‌ای مقرون‌به‌صرفه برای پروژه‌های عمومی محسوب می‌شود.

در مقابل، ژئوکامپوزیت راکشیلد ترکیبی مهندسی‌شده از چند لایه مختلف مانند ژئوتکستایل، ژئونت یا لایه‌های پلیمری تقویت‌شده است. که علاوه بر محافظت مکانیکی، می‌تواند عملکردهای تکمیلی مانند زهکشی، توزیع تنش و افزایش پایداری سیستم آب‌بندی را نیز فراهم کند. این ویژگی باعث می‌شود ژئوکامپوزیت راکشیلد در پروژه‌های حساس‌تر مانند لندفیل‌های مهندسی، مخازن صنعتی، سدها و حوضچه‌های ذخیره آب کاربرد گسترده‌تری داشته باشد.

-نتیجه گیری

در نهایت، انتخاب بین راکشیلد و ژئوکامپوزیت راکشیلد به عواملی مانند سطح ریسک آسیب، نوع پروژه، الزامات فنی، طول عمر مورد انتظار و بودجه بستگی دارد. اگر تنها محافظت مکانیکی مدنظر باشد. راکشیلد گزینه مناسبی است؛ اما برای پروژه‌های تخصصی و بلندمدت، ژئوکامپوزیت راکشیلد انتخابی حرفه‌ای‌تر و ایمن‌تر خواهد بود.
