تحلیل مهندسی سیستم‌های زهکشی دیوارهای حائل: تعامل استانداردها، طراحی اجزا و فناوری‌های نوین.
مناسب برای: مهندسین مشاور، سازندگان، مهندسی عمران ومالکان زمین.
فهرست مطالب:(سیستم‌های زهکشی دیوارهای حائل)
1.مقدمه.
2.مبانی نظری و استانداردهای بین‌المللی.
3.اجزای سیستم زهکشی و مشخصات فنی.
4.مکانیزم‌های خرابی ناشی از نقص زهکشی.
5.فناوری‌های نوین و روندهای ۲۰۲۶.
6.ملاحظات طراحی و اجرا.
7.معرفی پروژه های موفق بین المللی.
8.نتیجه‌گیری.
۱. مقدمه:(سیستم‌های زهکشی دیوارهای حائل)
زهکشی مناسب پشت سازه‌های نگهبان، از جمله دیوارهای حائل و فونداسیون‌های زیرزمینی، یکی از اساسی‌ترین الزامات مهندسی ژئوتکنیک است که مستقیماً بر پایداری بلندمدت سازه تأثیر می‌گذارد.
تجمع آب در ناحیه پشت دیوار منجر به افزایش فشار هیدرواستاتیک شده و این فشار می‌تواند از فشار جانبی خاک طراحی فراتر رود و باعث برآمدگی دیوار، ترک‌خوردگی، جابجایی جانبی و در نهایت ناپایداری سازه‌ای شود.
در دهه‌های اخیر، با افزایش فراوانی رویدادهای بارشی شدید و توسعه شهری، سیستم‌های زهکشی سنتی دیگر پاسخگوی شرایط فعلی نیستند.
این مقاله با رویکردی جامع، مبانی طراحی، مشخصات فنی اجزا، مکانیزم‌های خرابی، استانداردهای بین‌المللی و فناوری‌های نوین در حوزه زهکشی پشت سازه‌های نگهبان را مورد بررسی قرار می‌دهد.
۲. مبانی نظری و استانداردهای بین‌المللی(سیستم‌های زهکشی دیوارهای حائل)

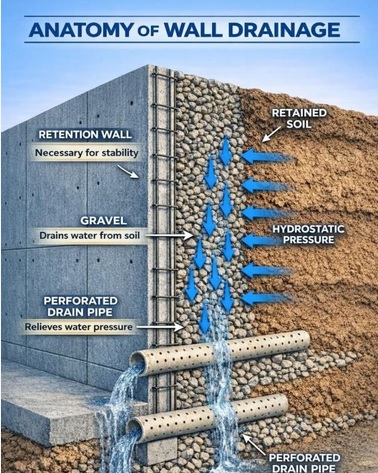

۲.۱. فشار هیدرواستاتیک و اهمیت کنترل آن
مهم‌ترین چالش مهندسی در پشت دیوارهای حائل، فشار هیدرواستاتیک است. پس از بارش یا نشت آب زیرزمینی، آب در خاک پشت دیوار محبوس شده و در صورت عدم وجود مسیر زهکشی مؤثر، فشار جانبی بر جداره دیوار وارد می‌کند.
تحقیقات نشان می‌دهد که فشار هیدرواستاتیک می‌تواند ضریب اطمینان دیوارهای حائل را تا ۴۵ درصد کاهش دهد.
آب جمع‌شده در ناحیه پشت دیوار، وزن مؤثر خاک اشباع را افزایش می‌دهد و نیروهایی وارد می‌کند که از ظرفیت طراحی اولیه دیوار فراتر می‌رود.
۲.۲. استاندارد BS 8102:2022
استاندارد BS 8102:2022 به‌عنوان مرجع اصلی حفاظت سازه‌های زیرزمینی در برابر نفوذ آب، سه روش اصلی عایقکاری را معرفی می‌کند:
1.مواد عایق‌کننده اعمال‌شده بر سازه (Type A).
2.ساختار یکپارچه ضدآب (Type B).
3.ترکیب حفره‌دار زهکشی‌شده (Type C).
در روش Type C، آب ورودی به حفره‌ها یا فضاهای خالی برنامه‌ریزی‌شده هدایت و به‌صورت ایمن تخلیه می‌شود.
نسخه ۲۰۲۲ این استاندارد دامنه کاربرد خود را گسترش داده و سقف‌های مدفون، عرشه‌های سکو و تونل‌ها را نیز شامل می‌شود.
همچنین، تأکید بیشتری بر صلاحیت پیمانکاران متخصص عایقکاری و رعایت مقررات ایمنی آتش برای سازه‌های زیرزمینی چندطبقه صورت گرفته است.
۲.۳. استانداردهای مکمل(سیستم‌های زهکشی دیوارهای حائل)
علاوه بر BS 8102، استانداردهای دیگری نیز در طراحی سیستم‌های زهکشی حائز اهمیت هستند:
DIN 4095: الزامات مربوط به سطوح مرزی خاک و زهکشی سازه‌ای.
EN 13252: مشخصات ژئوتکستایل‌های مورد استفاده در سیستم‌های زهکشی.
EN ISO 12958: ظرفیت جریان آب درون‌صفحه‌ای بین لایه‌های زهکشی.
DIN 18195: الزامات عایقکاری سازه‌ای.
۳. اجزای سیستم زهکشی و مشخصات فنی(سیستم‌های زهکشی دیوارهای حائل)

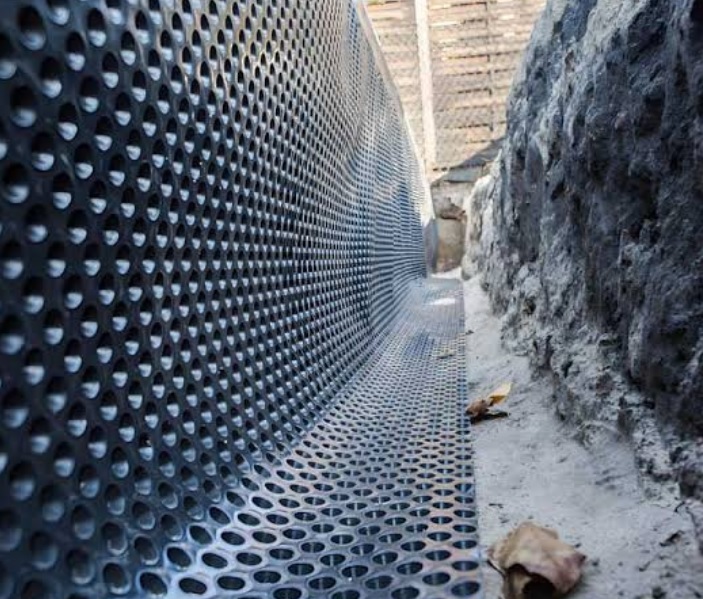

۳.۱. ورق‌های دیمپل (Drainage Board)
ورق‌های زهکشی کامپوزیت از سه لایه هماهنگ تشکیل شده‌اند:
الف)هسته زهکشی HDPE
هسته دیمپل‌دار یا کاسپ‌دار کانال‌های خالی عمودی ایجاد می‌کند که امکان جریان آب به سمت پایین را فراهم می‌آورد.
این ورق‌ها در ضخامت‌های مختلف ۸ تا ۲۰ میلی‌متر تولید می‌شوند و انتخاب ضخامت مناسب بر اساس ارتفاع دیوار، بار سربار و شرایط آب زیرزمینی انجام می‌شود:
| ارتفاع دیوار | ضخامت توصیه‌شده |
|---|---|
| کمتر از ۲ متر | ۸ میلی‌متر |
| ۲ تا ۴ متر | ۱۰ میلی‌متر |
| ۴ تا ۶ متر | ۱۲ میلی‌متر |
| بیش از ۶ متر / سربار سنگین | ۲۰ میلی‌متر |
ب)لایه فیلتر ژئوتکستایل
ژئوتکستایل غیربافته در سمت خاک قرار می‌گیرد و وظیفه آن عبور آب، جلوگیری از مهاجرت ذرات ریز خاک و کاهش خطر انسداد است. جهت‌گیری صحیح این لایه بسیار حیاتی است — ژئوتکستایل باید رو به خاک و هسته HDPE رو به دیوار قرار گیرد.
پ)سیستم تخلیه پایین
آب جمع‌آوری‌شده توسط ورق باید به لوله زهکشی سوراخ‌دار، ترانشه جمع‌آوری شن یا خروجی آب سطحی هدایت شود. بدون خروجی، حتی بهترین ورق زهکشی نیز شکست خواهد خورد.
۳.۲. ژئوتکستایل‌های فیلترکننده
ژئوتکستایل‌های فیلترکننده نقش دوگانه‌ای دارند: عبور آب و نگهداشت ذرات خاک. استاندارد EN 13252 مشخصات مورد نیاز ژئوتکستایل‌ها را تعیین می‌کند.
آزمایش‌های عملکردی شامل EN ISO 12958 (ظرفیت جریان آب) و EN ISO 11058 (نفوذپذیری آب) است. ظرفیت زهکشی محصولات تجاری موجود معمولاً بین ۰.۶ تا ۳.۵ لیتر بر ثانیه بر متر طول متغیر است و از الزامات DIN 4095 فراتر می‌رود.

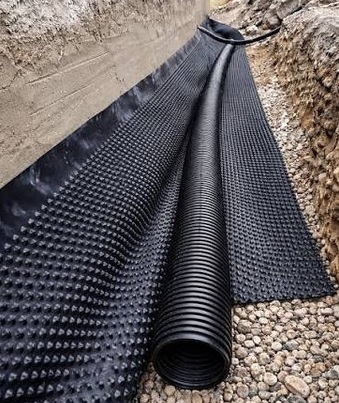

۳.۳. لوله‌های زهکشی
لوله‌های زهکشی سوراخ‌دار در پایین‌ترین نقطه سیستم قرار می‌گیرند و باید با شیب کافی نصب شوند تا جریان ثقلی تضمین شود. این لوله‌ها نباید به سیستم‌های زهکشی سطحی یا ناودان‌های سقف متصل شوند.
۴. مکانیزم‌های خرابی ناشی از نقص زهکشی(سیستم‌های زهکشی دیوارهای حائل)
۴.۱. فرسایش زیرسطحی (Undermining)
فرسایش زیرسطحی به حذف یا بازآرایی هیدرولیکی خاک زیر عناصر سازه‌ای اشاره دارد که منجر به تشکیل حفره‌ها، نشست و از دست رفتن ظرفیت باربری می‌شود.
این فرآیند ناشی از گرادیان هیدرولیکی، توزیع اندازه دانه‌ها و فقدان عملکرد فیلتر مناسب است. کمبودها در عایقکاری و سیستم‌های زهکشی آسیب‌دیده این فرآیند را تشدید می‌کنند.
۴.۲. لوله‌شدگی و جوشش
لوله‌شدگی (Piping) زمانی رخ می‌دهد که آب تحت فشار از زیر فونداسیون عبور کرده و ذرات خاک را با خود حمل کند.
در صورت عدم تعادل فشار بالابرنده با وزن سازه، شکست سازه‌ای اجتناب‌ناپذیر است. فشار آب منفذی اضافی می‌تواند باعث بالازدگی دال‌های کف، شکست شیب‌ها و خرابی دیوارهای حائل شود.
۴.۳. نقش انسداد لوله زهکشی
در صورت انسداد هرگونه لوله زهکشی، آب در پشت سازه تجمع یافته و مسیر انحرافی به سمت زیر فونداسیون پیدا می‌کند.
این امر مستقیماً ریسک نشست سازه را افزایش می‌دهد. طراحی صحیح باید شامل پیش‌بینی مسیر تخلیه آب، شیب‌بندی مناسب و استفاده از ژئوتکستایل فیلترکننده باشد تا از ورود ذرات خاک به سیستم جلوگیری شود.
۵. فناوری‌های نوین و روندهای ۲۰۲۶(سیستم‌های زهکشی دیوارهای حائل)
۵.۱. ژئوتکستایل‌های مویین فعال (Wicking Geotextiles)
ژئوتکستایل‌های مویین نسل جدیدی از مواد زهکشی هستند که برخلاف ژئوتکستایل‌های سنتی، هم آب ثقلی و هم آب مویینگی را در شرایط غیراشباع مدیریت می‌کنند.
تحقیقات نشان می‌دهد این مواد می‌توانند محتوای رطوبت خاک را ۲ تا ۱۰ درصد کاهش دهند، مدول برگشتی را ۲ تا ۳ برابر افزایش دهند و مقدار یخ‌زدگی را ۵۰ تا ۶۶ درصد کاهش دهند.
مکانیزم عملکرد آن‌ها بر اساس ترکیب ساختار شیاردار الیاف مویین و گرادیان رطوبت هوا-خاک است که مهاجرت فعال و مداوم رطوبت در خاک‌های غیراشباع را ممکن می‌سازد.
۵.۲. ژئوکامپوزیت‌های زهکشی(سیستم‌های زهکشی دیوارهای حائل)
ژئوکامپوزیت‌های زهکشی جایگزینی مقرون‌به‌صرفه و از نظر فنی برتر برای زهکشی‌های دانه‌ای سنتی ارائه می‌دهند.
این محصولات مجرای آزاد جریان آب از خاک‌های مجاور را فراهم می‌کنند و با حذف ستون زهکشی شنی، نیاز به استخراج و حمل شن را کاهش می‌دهند.
بازار جهانی محصولات زهکشی ژئوسنتتیک در سال ۲۰۲۵ حدود ۶.۳۶ میلیارد دلار تخمین زده شده و پیش‌بینی می‌شود تا سال ۲۰۳۱ به ۱۰.۲۱ میلیارد دلار برسد.
۵.۳. پایش هوشمند با IoT
سیستم‌های پایش مبتنی بر اینترنت اشیا (IoT) امکان تشخیص زودهنگام شرایط مستعد خرابی را فراهم می‌کنند.
سنسورهای رطوبت، شیب‌سنج‌های درجا و سیستم‌های پایش از راه دور می‌توانند تغییرات جزئی در رفتار دیوار را شناسایی کرده و هشدارهای زودهنگام ارائه دهند.
بازار پایش زهکشی دیوارهای حائل مدولار در سال ۲۰۲۵ بالغ بر ۵۴۲.۸ میلیون دلار ارزش‌گذاری شده و پیش‌بینی می‌شود با نرخ رشد سالانه ۷.۲ درصد تا سال ۲۰۳۴ گسترش یابد.
۵.۴. دوقلوی دیجیتال (Digital Twin)
فناوری دوقلوی دیجیتال به‌عنوان نمایش زنده و دیجیتالی از یک دارایی فیزیکی، با به‌روزرسانی مداوم بر اساس داده‌های عملیاتی و محیطی، امکان پیش‌بینی خطرات و بهینه‌سازی سیستم‌های زهکشی را فراهم می‌کند.
مدل‌سازی دوقلوی دیجیتال می‌تواند برای تحلیل پیش‌بینی‌کننده نفوذ رطوبت و طراحی سیستم عایقکاری سفارشی مورد استفاده قرار گیرد.
۶. ملاحظات طراحی و اجرا(سیستم‌های زهکشی دیوارهای حائل)
۶.۱. ترتیب لایه‌ها و جهت‌گیری صحیح
ترتیب صحیح لایه‌ها از سمت خاک به سمت دیوار عبارت است از: ژئوتکستایل فیلترکننده → هسته زهکشی HDPE → دیوار بتنی. جهت‌گیری معکوس یکی از رایج‌ترین خطاهای اجرایی است.
۶.۲. همپوشانی و اتصالات
همپوشانی توصیه‌شده بین پانل‌های مجاور ۱۰۰ تا ۱۵۰ میلی‌متر است. استفاده از نوار آببندی یا اتصال مکانیکی در صورت نیاز توصیه می‌شود.
۶.۳. نقش بتن مگر(سیستم‌های زهکشی دیوارهای حائل)
در برخی طراحی‌ها، بتن مگر (Lean Concrete) به‌عنوان سطح تمام‌شده روی سیستم زهکشی اجرا می‌شود. این لایه صرفاً برای ایجاد سطح تمیز و یکنواخت جهت فونداسیون و آرماتوربندی است و نقش لایه باربر یا هدایت آب به زیر فونداسیون را ندارد.
نکته حیاتی آن است:
که در صورت اجرای صحیح سیستم زهکشی — شامل اتصالات مناسب، شیب‌بندی صحیح و ژئوتکستایل فیلترکننده — هدف اصلی جلوگیری از ورود ذرات خاک به سیستم و کاهش فشار هیدرواستاتیک پشت دیوار محقق می‌شود.
۶.۴. نگهداری و بازرسی دوره‌ای
الزام اصلی نگهداری، بازرسی و شستشوی دوره‌ای برای حذف رسوبات یا رسوبات معدنی است که ممکن است ظرفیت جریان را در طول زمان کاهش دهند.
علائم هشداردهنده اولیه مانند ترک‌های جزئی، نشت، شکوفه‌دهی و حرکت جزئی دیوار نباید به‌عنوان مسائل ظاهری نادیده گرفته شوند، زیرا این شرایط می‌توانند به ناپایداری شدیدتر و خرابی نهایی منجر شوند.
۷.پروژه های موفق بین المللی(سیستم‌های زهکشی دیوارهای حائل)
۷.۱.پروژه حفاظت از وادی حنیفه (Wadi Hanifa Protection Project) عربستان سعودی
این پروژه به عنوان بخشی از ابتکارات حفاظت از میراث فرهنگی ریاض، نیازمند دیوار حائلی بود که ضمن مقاومت در برابر سیلاب‌های ناگهانی، جلوه‌ای طبیعی و هماهنگ با محیط داشته باشد. عمق آبشستگی در شرایط طوفانی حدود ۱ متر برآورد شده بود.
راه‌حل:
استفاده از سیستم دیوار خاک مسلح Terramesh با نمای گابیون که با سنگ آهک محلی پر شده بود.
برای زهکشی داخلی، یک لایه ژئوکامپوزیت MacDrain در پشت دیوار نصب شد تا از تجمع آب و افزایش فشار هیدرواستاتیک جلوگیری کند.
۷.۲.پروژه دیوار حائل حفاظت ساحلی پاپاموا (Harrisons Cut, Pāpāmoa)نیوزیلند
پس از طوفان شدید و تهدید تخلیه‌های ساحلی، شورای شهر تائورانگا نیاز به بازسازی و محافظت از دسترسی‌های عمومی داشت.
راه‌حل:
استفاده از سیستم دیوار حائل Redi-Rock با بلوک‌های پیش‌ساخته بتنی و اتصالات مثبت (PC) که در برابر امواج و طوفان‌های دریایی مقاومت بالایی دارد. این سیستم با استفاده از ژئوگرید یا انکرهای خاکی پشت دیوار، امکان دستیابی به ارتفاع بیش از ۱۵ متر را نیز فراهم می‌کند.
۷.۳.پروژه فرودگاه بین‌المللی تریبهوان (Tribhuvan International Airport)
برای جابجایی تاکسی‌وی و رعایت حداقل فاصله از باند فرودگاه، ساخت دیوار حائل بلند ضروری بود.
راه‌حل:
دیوار خاک مسلح Reinforced Earth با نمای پیش‌ساخته. برای زهکشی، از Draintube به عنوان زهکش زیرسطحی و گالری زهکشی در پشت پانل‌ها استفاده شد.
همچنین TerraDrain به عنوان زهکش افقی ژئوکامپوزیت در هر سطح از پله‌ها (berm) به کار رفت تا یک سیستم زهکشی یکپارچه ایجاد شود.
۷.۳.پروژه بزرگراه A1(Gradsko–Drenovo) مقدونیه شمالی
این پروژه در مناطق کوهستانی با شیب‌های تند و سازندهای زمین‌شناسی ناپایدار اجرا شد و خطر زمین‌لغزش در اثر بارش‌های فصلی وجود داشت.
راه‌حل:
ترکیبی از دیوارهای حائل Terramesh با ژئوگریدهای با مقاومت بالا برای تثبیت شیب‌ها، و در بخش‌های با خاک بسیار ناپایدار از دیوارهای گابیونی انعطاف‌پذیر استفاده شد. کانال‌های زهکشی بهبودیافته برای مدیریت جریان آب و جلوگیری از تخریب سازه‌ها در نظر گرفته شد .
۷.۳.پروژه راه‌آهن Tren Maya (مکزیک)
در تقاطع‌های ریلی این پروژه، دیوارهای حائل برای نگهداری خاکریزها ساخته شد. روش سنتی زهکشی با مصالح دانه‌ای و ژئوتکستایل، روند پرکردن را به ۴ تا ۶ هفته برای هر تقاطع می‌رساند.
راه‌حل:
جایگزینی زهکشی دانه‌ای با ژئوکامپوزیت زهکشی ISOCOR 10E که ظرفیت جریان بالاتری نسبت به لایه ۲۵ سانتی‌متری شن داشت. این تغییر، زمان پرکردن فشرده‌سازی را از ۵ هفته به تنها ۲ هفته کاهش داد.
۷.۳.پروژه پل و دیوار حائل A19 SSTC انگلستان(سیستم‌های زهکشی دیوارهای حائل)
این دیوار حائل ۲۰۰۰ متر مربعی در یک پروژه زیرساختی بزرگ، نیازمند زهکشی موثر در پشت دیوار با نمای سنگی تزئینی بود تا از نفوذ آب باران به نمای سنگی و ایجاد لکه جلوگیری شود.
راه‌حل:
استفاده از ژئوکامپوزیت زهکشی ABG Deckdrain با هسته مقاوم در برابر فشار. این لایه، ضمن جدا کردن آب باران از آب زیرزمینی، به عنوان یک موانع ضدآب برای نما عمل کرده و از فرسایش خاک نیز جلوگیری می‌کند.
۷.۷.پروژه باستان‌شناسی حسن‌کیف (Hasankeyf Archeopark) ترکیه
برای حفاظت از محوطه باستانی ۱۲۰۰۰ ساله که بخشی از آن زیر آب سد حسن‌کیف قرار می‌گرفت، دیوارهای حائل ضدآب مورد نیاز بود.
راه‌حل:
استفاده از سیستم Terramesh با خاصیت زهکشی خودکار (self-drain) که برای تحمل بار زنده ۲۰ کیلوپاسکال، فشار خاک و بار لرزه‌ای طراحی شد.
۷.۳.پروژه Helbor Brooklin برزیل(سیستم‌های زهکشی دیوارهای حائل)
در یک ساختمان با زیرزمین که در سال ۲۰۰۴ بدون سیستم زهکشی عمودی ساخته شده بود، پس از چند سال آب از دیوارهای حائل به داخل زیرزمین نفوذ کرد.
راه‌حل:
تخریب دیوار حائل موجود و نصب سیستم زهکشی عمودی با ژئوکامپوزیت Macdrain FP 2L. ژئوتکستایل این محصول در تماس با خاک قرار گرفت و آب جمع‌آوری شده به یک ترانشه زهکشی زیرزمینی با شیب ۰.۵٪ هدایت شد.
-نتیجه‌گیری:(سیستم‌های زهکشی دیوارهای حائل)
طراحی و اجرای صحیح سیستم‌های زهکشی پشت دیوارهای حائل و فونداسیون‌های زیرزمینی، عاملی تعیین‌کننده در پایداری بلندمدت سازه‌ای است.
تجمع آب و افزایش فشار هیدرواستاتیک، حتی در صورت وجود مقاومت کافی دیوار، می‌تواند به خرابی‌های جبران‌ناپذیر منجر شود.
استانداردهای بین‌المللی از جمله BS 8102:2022، DIN 4095 و EN 13252 چارچوب‌های لازم برای طراحی، انتخاب مواد و اجرای صحیح را فراهم می‌کنند.
فناوری‌های نوین از جمله ژئوتکستایل‌های مویین فعال، ژئوکامپوزیت‌های پیشرفته، پایش IoT و دوقلوی دیجیتال، افق‌های جدیدی برای بهبود عملکرد و افزایش عمر مفید سیستم‌های زهکشی گشوده‌اند.
در نهایت، آنچه اهمیت دارد عملکرد یکپارچه سیستم است — نه صرفاً یک جزء منفرد — و طراحی باید بر اساس ارزیابی دقیق شرایط سایت، نوع سازه و الزامات عملکردی صورت گیرد.
