مشخصات فنی راکشیلد: شرح کامل همراه با جدول مشخصات توری راکشیلد.

مناسب برای: مهندسین، ناظرین شرکت گاز، مهندسین مشاور انتقال خطوط گاز.



-فهرست مطالب:(مشخصات فنی راکشیلد)

الف) مقدمه: مشخصات فنی راکشیلد.
ب) معرفی نوار یا تسمه راکشیلد.
پ) استانداردهای استفاده از راکشیلد.
ت) مشخصات فنی راکشیلد(بررسی مشخصات کامل فیزیکی و شیمیایی راکشیلد).
-ابعاد راکشیلد.
-اندازه دریچه‌ها (چشمه توری) راکشیلد.
-جنس پلیمر راکشیلد.
-وزن خالص راکشیلد.
-مقاومت کششی راکشیلد.
-مقاومت در برابر سایش و خوردگی لوله.
-دوام و پایداری راکشیلد در برابر اکسایش.
-مقاومت راکشیلد در برابر رطوبت.
-گسترش بار نقطه‌ای نیروها.
-جمع‌بندی: مشخصات فنی راکشیلد.



الف)مقدمه:(مشخصات فنی راکشیلد)

در پروژه‌های انتقال نفت، گاز، آب و فاضلاب، خطوط لوله اغلب در بسترهایی اجرا می‌شوند که دارای سنگ‌ریزه، قطعات تیز، مصالح درشت‌دانه و ناهمواری‌های طبیعی هستند.

تماس مستقیم این اجسام با پوشش‌های ضدخوردگی لوله—مانند اپوکسی، سه‌لایه پلی‌اتیلن یا نوارهای سردپیچ می‌تواند موجب سایش، بریدگی، خراش، ضربه و تخریب پوشش شود.

این آسیب‌ها، نقطه شروع خوردگی موضعی، نشت سیال، افت ایمنی و افزایش هزینه‌های تعمیرات خواهد بود.

به همین دلیل در دهه‌های اخیر استفاده از راک‌ شیلد (Rock Shield) به‌عنوان یک سیستم محافظ مکانیکی  در پروژه های عمرانی خطوط انتقال گاز  استفاده می شود.



ب)معرفی نوار یا تسمه راکشیلد

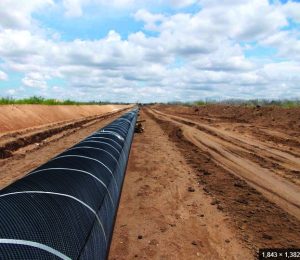

توری پلیمری راک‌شیلد یک پوشش انعطاف‌پذیر، مقاوم و نفوذپذیر است که پس از اعمال پوشش ضدخوردگی، به دور لوله نصب می‌شود تا نقش ضربه‌گیر و جداکننده را میان لوله و محیط پیرامون ایفا کند.

 نوار راک‌شیلدمعمولاً از پلی‌اتیلن با چگالی بالا (HDPE)، پلی‌پروپیلن، فوم‌های مقاوم، یا توری‌های پلیمری سه‌بعدی تولید می‌شود و در رول‌ها یا مت‌های انعطاف‌پذیر ارائه می‌گردد.

ساختار سلولی یا شبکه‌ای آن باعث جذب انرژی ضربه، جلوگیری از تمرکز تنش و کاهش انتقال نیروهای فشاری و سایشی به سطح لوله می‌شود.



پ)استاندارد های استفاده از راکشیلد

استانداردهای بین‌المللی مانند ASTM، AWWA و NACE استفاده از Rock Shield را در خاک‌های سنگی، مناطق کوهستانی، مسیرهای انفجار، مطالعات ژئوتکنیک نشان‌دهنده ریسک ضربه و همچنین در لوله‌های با اهمیت بالا توصیه می‌کنند.

علاوه بر نفت و گاز، این محصول در پتروشیمی، نیروگاه‌ها، خطوط انتقال آب شرب و فاضلاب، پروژه‌های صنعتی و شهری کاربرد گسترده دارد.



در نتیجه:

 توری مشبک راک‌شیلد تنها یک لایه محافظ فیزیکی نیست، بلکه ابزاری مهندسی برای افزایش عمر بهره‌برداری خط لوله، جلوگیری از خسارات میلیاردی، ارتقای ایمنی، کاهش ریسک خوردگی و حفظ عملکرد سیستم انتقال در شرایط محیطی سخت است.



ت)بررسی مشخصات کامل فیزیکی و شیمیایی راکشیلد

1.ابعاد راکشیلد

2.اندازه دریچه‌ها راکشیلد

در مورد اندازه “دریچه” (mesh aperture) راکشیلد، باید توجه داشت که این اصطلاح در این صنعت به اندازه چشمه توری اشاره دارد، نه دریچه فیزیکی لوله.

-چشمه‌های آن معمولاً ۱۰×۱۰ میلی‌متر هستند.(این اندازه چشمه برای حفاظت یکنواخت سطح لوله و جلوگیری از نفوذ سنگ‌ریزه‌های تیز طراحی شده است).

-ابعاد رول استاندارد نیز معمولاً ۲×۳۰ متر یا ۱×۳۰ متر با وزن ۷۰۰ گرم بر مترمربع است.

-انتخاب اندازه چشمه مناسب به شرایط خاک و اندازه ذرات سنگ اطراف لوله بستگی دارد.

-در خاک‌های با سنگ‌ریزه درشت‌تر، چشمه‌های کوچک‌تر عملکرد بهتری در مهار ذرات دارند.

-ضخامت خود توری نیز حدود ۳.۵ میلی‌متر گزارش شده است.



3.جنس پلیمر راکشیلد(مشخصات فنی راکشیلد)

راکشیلد عمدتاً از پلی‌اتیلن با چگالی بالا (HDPE) ساخته می‌شود که به روش اکستروژن به شکل مش الماسی شکل تولید می‌گردد.

-این ماده به دلیل فرآیند انبساط ویژه، هم استحکام فشاری و هم انعطاف‌پذیری بالایی دارد.

-پلی‌اتیلن سنگین به طور طبیعی در برابر خوردگی شیمیایی، رطوبت و اشعه ماوراء بنفش مقاوم است و در برابر نیروهای کششی و برشی نیز عملکرد خوبی نشان می‌دهد.

-برخی محصولات با لایه‌ای از ژئوتکستایل نیز ترکیب می‌شوند تا نرمی و محافظت بیشتری ایجاد کنند.

-همچنین مدل‌های خاصی مانند Tuff-N-Nuff از استرندهای PVC انعطاف‌پذیر ساخته شده‌اند که یک مات غیربافته متخلخل تشکیل می‌دهند.



4.وزن خالص راکشیلد

وزن خالص راکشیلد (Rock Shield) یکی از مشخصات فنی کلیدی است که به طور مستقیم بر عملکرد مکانیکی و دوام آن در برابر فشارهای خاکریزی تأثیر می‌گذارد.

این محصول به صورت توری مشبک از جنس پلی‌اتیلن سنگین (HDPE) تولید می‌شود و وزن آن بر حسب گرم بر متر مربع (g/m²) یا پوند بر فوت مربع (lb/ft²) اندازه‌گیری می‌شود. وزن خالص راکشیلد بسته به گرید و ضخامت محصول متغیر است.



به عنوان مثال:

گریدهای سبک‌تر معمولاً وزن حدود ۶۵۰ تا ۷۰۰ گرم بر متر مربع دارند، در حالی که گریدهای سنگین‌تر و ضخیم‌تر مانند مدل ۱۱ میلی‌متری SFL RockShield وزن ۱۷۰۰ گرم بر متر مربع دارند.



در محصولات بین‌المللی:

نیز وزن‌هایی مانند ۷۵۰، ۹۵۰ و ۱۲۰۰ گرم بر متر مربع برای گریدهای مختلف گزارش شده است. انتخاب وزن مناسب به شرایط خاک، عمق دفن و سطح حفاظت مورد نیاز بستگی دارد؛ هرچه وزن بالاتر باشد، مقاومت فشاری و ضربه‌پذیری بیشتر می‌شود.

5.مقاومت کششی راکشیلد

مقاومت کششی راکشیلد یکی از مهم‌ترین مشخصات مکانیکی آن است که توانایی تحمل نیروهای کششی وارده در حین نصب و پس از خاکریزی را نشان می‌دهد.

این پارامتر معمولاً بر حسب کیلونیوتن بر متر (KN/m) یا کیلوگرم بر متر (kg/m) اندازه‌گیری می‌شود. مقاومت کششی راکشیلد به ضخامت راکشیلد بستگی دارد.



به عنوان مثال:

راکشیلد استاندارد با ضخامت ۴ میلی‌متر و وزن ۷۰۰ گرم بر مترمربع، مقاومت کششی حدود ۸ کیلونیوتن بر متر دارد.

مدل‌های سنگین‌تر مانند SFL RockShield با ضخامت ۱۱ میلی‌متر، مقاومت کششی بیش از ۱۴.۹ کیلونیوتن بر متر را ارائه می‌دهند.

در محصولات مبتنی بر PVC مانند Tuff-N-Nuff، استحکام گراب (Grab Strength) حدود ۹۹ پوند با ازدیاد طول ۱۰۰ درصد گزارش شده است.

این مقادیر نشان می‌دهد که راکشیلد قادر است در برابر نیروهای کششی مقاوم است، بدون اینکه پارگی یا تغییر شکل دائمی در آن ایجاد شود.



6.مقاومت در برابرسایش وخوردگی لوله(مشخصات فنی راکشیلد)

این محصول در برابر سایش و محافظت از پوشش ضدخوردگی لوله در برابر آسیب‌های مکانیکی بسیار مقاوم است.

عملکرد آن به این صورت است که یک لایه محافظ بین پوشش لوله و خاکریز سنگی ایجاد می‌کند و از تماس مستقیم سنگ‌های تیز با پوشش جلوگیری می‌نماید. این محصول با جذب ضربه‌های ناشی از خاکریزی نامنظم و توزیع فشار، از سایش و سوراخ‌شدگی پوشش جلوگیری می‌کند.

همچنین در برابر حرکت‌های جانبی و طولی لوله در زیر زمین، به عنوان اولین خط دفاعی در برابر آسیب به پوشش عمل می‌کند.



6.1. ساختاری شبکه ای چه تاثیری بر حفاظت کاتدی دارد؟

ساختار مشبک و باز راکشیلد به آب اجازه عبور می‌دهد و مانع از تجمع رطوبت روی سطح لوله می‌شود.

این ویژگی باعث می‌شود که سیستم حفاظت کاتدی لوله مختل نشود و جریان الکتریکی بتواند آزادانه برقرار بماند، که خود عاملی کلیدی در پیشگیری از خوردگی است.

جنس پلی‌اتیلن سنگین (HDPE) نیز در برابر خوردگی شیمیایی خاک مقاوم است و طول عمر بالایی دارد.



7.دوام و پایداری راکشیلد دربرابر اکسایش(مشخصات فنی راکشیلد)

راکشیلد (Rock Shield) به دلیل ساختار پلیمری خود، دوام و پایداری بالایی در برابر اکسایش و تخریب ناشی از عوامل محیطی دارد.

ماده اولیه اصلی این محصول، پلی‌اتیلن با چگالی بالا (HDPE) است که به طور ذاتی در برابر خوردگی، رطوبت و بسیاری از مواد شیمیایی خاک مقاوم است.

برای افزایش پایداری در برابر اکسایش و اشعه ماوراء بنفش (UV)، تولیدکنندگان معمولاً دوده صنعتی (Carbon Black) را با نسبت ۲ تا ۳ درصد به ترکیب پلیمر اضافه می‌کنند.



7.1.دوده در دوام و پایداری چه تاثیری دارد؟

دوده به عنوان یک پایدارکننده نوری بسیار مؤثر، از تخریب زنجیره‌های پلیمری در اثر نور خورشید جلوگیری می‌کند.

برخی محصولات نیز با آنتی‌اکسیدان‌های شیمیایی تقویت می‌شوند تا عمر مفید آن‌ها در شرایط دفن طولانی‌مدت افزایش یابد.

ساختار مشبک و باز راکشیلد به آب اجازه عبور می‌دهد و از تجمع رطوبت روی سطح لوله جلوگیری می‌کند، که خود عاملی کلیدی در کاهش نرخ اکسایش است.



8.مقاومت راکشیلد در برابر رطوبت(مشخصات فنی راکشیلد)

راکشیلد (Rock Shield) به دلیل جنس پلی‌اتیلن سنگین (HDPE) خود، مقاومت بسیار بالایی در برابر رطوبت و آب دارد. HDPE به طور ذاتی جاذب رطوبت نیست و خاصیت آب‌گریزی آن باعث می‌شود آب در ساختار آن نفوذ نکند.

میزان جذب آب این ماده بسیار ناچیز و معمولاً کمتر از ۰.۰۱ درصد در ۲۴ ساعت است . این ویژگی حیاتی است. زیرا اگر راکشیلد رطوبت را به خود جذب می‌کرد، می‌توانست به پوشش ضدخوردگی آسیب بزند.



-علاوه بر این:

ساختار مشبک و باز راکشیلد به آب اجازه عبور آزادانه می‌دهد و مانع از انباشته شدن رطوبت روی سطح لوله می‌شود. همین خروج آب از لایه‌های محافظ، تضمین‌کننده عدم اختلال در سیستم حفاظت کاتدی لوله است، چرا که تجمع آب می‌تواند جریان الکتریکی محافظتی را مختل کند.

بنابراین، راکشیلد نه تنها خود در برابر رطوبت مقاوم است، بلکه با مدیریت صحیح آب اطراف لوله، به حفظ یکپارچگی سیستم ضدخوردگی کمک می‌کند.



9.گسترش بار نقطه‌ای نیروها(مشخصات فنی راکشیلد)

راکشیلد (Rock Shield) با ساختار مشبک الماسی‌شکل خود، توانایی منحصربه‌فردی در گسترش بارهای نقطه‌ای وارده از سنگ‌ها و خاکریز ناهموار دارد.

این محصول از جنس پلی‌اتیلن سنگین (HDPE) ساخته شده و به روش اکستروژن با فرآیند انبساط ویژه تولید می‌شود که به آن استحکام فشاری و انعطاف‌پذیری همزمان می‌بخشد.

هنگامی که یک سنگ تیز یا قطعه سخت در خاکریز با لوله تماس پیدا می‌کند. راکشیلد به عنوان یک لایه میانی، نیروی متمرکز را در سطح گسترده‌تری توزیع می‌کند و از تمرکز تنش روی پوشش لوله جلوگیری می‌نماید.



این مکانیزم مشابه اصل توزیع بار در مکانیک است:

یک بار نقطه‌ای روی سطح کوچک، در صورت گسترش بر سطح بزرگ‌تر، فشار وارده بر واحد سطح به شدت کاهش می‌یابد.

ساختار مشبک باز راکشیلد همچنین به آب اجازه عبور می‌دهد و از تجمع رطوبت که می‌تواند به خوردگی منجر شود، جلوگیری می‌کند.



-جمع بندی:(مشخصات فنی راکشیلد)

راک‌شیلد یک سامانه محافظتی سبک و مهندسی‌شده برای لوله‌های مدفون است که با ایجاد لایه‌ای انعطاف‌پذیر و مقاوم، از پوشش ضدخوردگی در برابر ضربه، سایش، سنگریزه و تنش‌های خاک جلوگیری می‌کند.

نصب سریع، کاهش نیاز به ماسه‌ریزی و دوام بالا از مهم‌ترین مزایای آن است و به‌ویژه در مسیرهای سنگی، کوهستانی و خطوط انتقال نفت، گاز و آب ارزشمندتر می‌شود.

با وجود هزینه اولیه بالاتر نسبت به بکفیلد ماسه‌ای، عملکرد حفاظتی قابل‌اطمینان و کاهش ریسک آسیب لوله، راک‌شیلد را به گزینه‌ای اقتصادی و ایمن برای پروژه‌های زیربنایی و خطوط انتقال طولانی‌مدت تبدیل می‌کند.
