آب بندی و عایق کاری روفگاردن با ژئوممبران

آب بندی و عایق کاری روفگاردن با ژئوممبران:معرفی و شرح کامل ومقایسه.

-فهرست مطالب:آب بندی و عایق کاری روفگاردن با ژئوممبران

1.مقدمه.
2.آب بندی و عایق کاری روف گاردن با ژئوممبران: راهکاری مدرن برای فضای سبز پایدار.
3.معرفی و تعریف: ژئوممبران و نقش آن در عایق کاری روف گاردن.
4.ژئوممبران چیست؟.
5.چرا آب بندی روف گاردن با ژئوممبران اهمیت دارد؟.
6.شرح کامل: لایه ها و فرآیند اجرای آب بندی با ژئوممبران.
7.لایه های تشکیل دهنده سیستم آب بندی روف گاردن.
8.مراحل اجرای ژئوممبران در روف گاردن.
9.پروژه های واقعی: اجرای عایق کاری روف گاردن در ایران و جهان.
10.نمونه خارجی: بام سبز ساختمان فوربس هال، دانشگاه پیتسبورگ، آمریکا.
11.نمونه خارجی: پروژه بام سبز تحقیقاتی Green Our Rooftop، ملبورن، استرالیا.
12.نمونه داخلی: پروژه های بام سبز در موسسه آموزش عالی هتلداری ایران، تهران.
13.جدول مقایسه انواع ژئوممبران ها برای آب بندی روف گاردن.
14.جمع بندی.

الف)مقدمه

در دنیای پرمشغله امروز، آب بندی و عایق کاری روف گاردن با ژئوممبران به عنوان یکی از اساسی‌ترین مراحل احداث فضای سبز بر روی بام‌ها شناخته می‌شود. با افزایش تمایل به ایجاد فضاهای سبز شهری در کلان‌شهرهایی مانند تهران، اصفهان و مشهد، حفاظت از سازه اصلی ساختمان در برابر نفوذ رطوبت و ریشه گیاهان به یک چالش حیاتی تبدیل شده است.

روف گاردن‌ها یا بام‌های سبز، علاوه بر زیبایی و تلطیف هوا، مزایای بیشماری مانند کاهش مصرف انرژی و افزایش طول عمر مفید بام دارند، اما تمام این مزایا منوط به اجرای یک سیستم عایق‌کاری اصولی و بدون نقص است. استفاده از ژئوممبران‌ها به عنوان مدرن‌ترین و مطمئن‌ترین روش عایق‌کاری، انقلابی در این صنعت ایجاد کرده و ضمانت اجرای یک پروژه موفق را چندین برابر می‌کند.

ب)آب بندی و عایق کاری روف گاردن با ژئوممبران: راهکاری مدرن برای فضای سبز پایدار

آب بندی و عایق کاری روف گاردن با ژئوممبران، فرآیندی تخصصی برای ایجاد یک لایه غیرقابل نفوذ و مقاوم در برابر ریشه است که از سازه بام در برابر نفوذ آب و تخریب ناشی از رشد ریشه محافظت می‌کند. در این روش، از ورقه‌های پلیمری پیش‌ساخته با ضخامت معین استفاده می‌شود که با جوش حرارتی به یکدیگر متصل شده و یکپارچگی کامل ایجاد می‌کنند.

پ)ژئوممبران چیست؟

ژئوممبران یک غشای ژئوسنتتیک با نفوذپذیری بسیار پایین است که به عنوان یک مانع اصلی در پروژه‌های عمرانی و زیست‌محیطی برای کنترل سیالات (مایعات و گازها) مورد استفاده قرار می‌گیرد. این محصولات معمولاً از مواد پلیمری مانند HDPE (پلی‌اتیلن با چگالی بالا)، LDPE (پلی‌اتیلن با چگالی پایین)، PVC (پلی وینیل کلراید) و EPDM (اتیلن پروپیلن دی ان مونومر) ساخته می‌شوند.

در پروژه‌های روف گاردن، رایج‌ترین نوع مورد استفاده، ژئوممبران HDPE است که به دلیل مقاومت شیمیایی بالا، دوام طولانی و مقاومت عالی در برابر نفوذ ریشه شهرت دارد.

ت)چرا آب بندی روف گاردن با ژئوممبران اهمیت دارد؟

یک بام سبز در معرض عوامل مخرب متعددی قرار دارد: آبیاری مداوم، ریشه‌های نافذ گیاهان، تغییرات شدید دما و مواد شیمیایی موجود در خاک و کود‌ها. عایق‌کاری سنتی مانند ایزوگام (قیرگونی) به تنهایی قادر به مقابله با تهدید ریشه نیست و به مرور زمان دچار ترکیدگی و نفوذ ریشه می‌شود.

در مقابل، ژئوممبران روف گاردن با داشتن مواد افزودنی ضد ریشه (مانند نمونه HYDRODUCT® 500RS که دارای لایه بازدارنده ریشه است )، محافظتی دائمی و صد در صدی ایجاد می‌کند. همچنین، انعطاف‌پذیری و مقاومت بالای آن در برابر نشست‌های ساختمانی و فشارهای وارده، آن را به گزینه‌ای ایده‌آل برای این کار تبدیل کرده است.

ث)شرح کامل: لایه ها و فرآیند اجرای آب بندی با ژئوممبران(آب بندی و عایق کاری روفگاردن با ژئوممبران)

یک سیستم استاندارد آب بندی و عایق کاری روف گاردن با ژئوممبران تنها به پهن کردن یک لایه پلاستیک خلاصه نمی‌شود، بلکه مجموعه‌ای از لایه‌های تخصصی است که هر کدام وظیفه خاصی را بر عهده دارند.

1.لایه های تشکیل دهنده سیستم آب بندی روف گاردن

برای درک بهتر، می‌توان لایه‌های یک روف گاردن را از پایین به بالا به صورت زیر دسته‌بندی کرد:

-سازه بتنی یا فلزی بام

سطح زیرین و اصلی که تمام لایه‌ها روی آن اجرا می‌شود.

-لایه شیب‌بندی

برای هدایت آب به سمت خروجی‌ها.

-لایه ژئوممبران (غشای ضد آب)

هسته اصلی سیستم عایق‌کاری که در این مقاله بر روی آن تمرکز داریم. این لایه باید کاملاً پیوسته و بدون منفذ باشد.

-لایه محافظ

در پروژه‌ای در آلمان برای آب‌بندی مخزن دوغاب، از ژئوممبران Carbofol® 612 به همراه لایه محافظ Secutex® R 401 در دو طرف آن استفاده شد تا از آسیب‌های فیزیکی به غشای اصلی جلوگیری شود .

این ایده دقیقاً در روف گاردن نیز کاربرد دارد. لایه‌های ژئوتکستایل سنگین (مانند ۴۰۰ گرم بر متر مربع) در بالا و پایین ژئوممبران قرار می‌گیرند تا از آن در برابر فشار تیز سنگدانه‌ها و صفحه‌های عایق حرارتی محافظت کنند.

–لایه زهکش و ذخیره آب

لایه‌های نودار مانند DANODREN® JARDIN از HDPE یا HYDRODUCT® 500RS در این قسمت قرار می‌گیرند. این لایه‌ها هم آب اضافی را تخلیه می‌کنند و هم مقداری آب را برای استفاده گیاه در مخروط‌های خود ذخیره می‌نمایند. ظرفیت ذخیره‌سازی برخی محصولات تا ۵.۹ لیتر در متر مربع گزارش شده است.

–لایه فیلتر (ژئوتکستایل)

این لایه روی لایه زهکش قرار می‌گیرد و از شسته شدن ذرات ریز خاک و مسدود کردن مسیرهای زهکشی جلوگیری می‌کند.

–لایه کاشت (خاک سبک)

بستر رشد گیاهان.

-لایه پوشش گیاهی

گیاهان انتخابی مانند سدوم، چمن، درختچه‌ها و …

ج)مراحل اجرای ژئوممبران در روف گاردن(آب بندی و عایق کاری روفگاردن با ژئوممبران)

-آماده‌سازی سطح

سطح بام باید کاملاً تمیز، خشک و عاری از هرگونه جسم تیز باشد. در پروژه‌هایی مانند بام سبز ساختمان فوربس هال در دانشگاه پیتسبورگ، برای آماده‌سازی و جابجایی مصالح از تجهیزات سبک مانند بابکت استفاده شد.

-پهن کردن ورق‌ها

رول‌های ژئوممبران با همپوشانی مشخص (معمولاً ۱۰ تا ۱۵ سانتی متر) روی سطح پهن می‌شوند.

-جوشکاری

این مهم‌ترین مرحله است. ورق‌ها با دستگاه‌های اتوماتیک گوه‌ای گرم یا اکسترودر به یکدیگر جوش داده می‌شوند. در پروژه آلمان، برای اتصالات پیچیده مانند دور ستون چوبی سقف، از روش‌های خاص اکسترودر برای ایجاد یک آب‌بندی کامل استفاده شد.

-اجرای جزئیات (آپاستند)

جهت مهار ورق ژئوممبران باید حداقل ۱۵ تا ۲۰ سانتی متر بر روی دیوارهای مجاور (آپاستند) بالا آورده شود.(تا از نفوذ آب از لبه‌ها جلوگیری کند). برای این کار و اتصال به ریل‌های فلزی از نوارهای آب‌بندی مخصوص مانند PREPRUFE® DETAIL TAPE استفاده می‌گردد.

-بازرسی و کنترل نهایی

پس از اجرا، تمامی جوش‌ها توسط تست‌های غیرمخرب مانند اسپارک تست یا وکیوم باکس مورد بررسی قرار می‌گیرند تا از عدم وجود نشتی اطمینان حاصل شود.

-اجرای لایه‌های بعدی

پس از تأیید عایق، لایه محافظ (ژئوتکستایل ضخیم) و سپس لایه زهکش اجرا می‌شود.

چ)پروژه های واقعی: اجرای عایق کاری روف گاردن در ایران و جهان(آب بندی و عایق کاری روفگاردن با ژئوممبران)

استفاده از تکنولوژی ژئوممبران در پروژه‌های شاخص جهانی و ایرانی، کارایی بالای آن را اثبات کرده است.

1.پروژه های بین المللی

الف)بام سبز ساختمان فوربس هال، دانشگاه پیتسبورگ، آمریکا

این پروژه که در سال ۲۰۲۴ به اتمام رسید، نمونه‌ای عالی از نصب سیستم عایق‌کاری روی یک ساختمان قدیمی است. بام این ساختمان که دهه ۱۹۶۰ ساخته شده بود. با مشکل نشت آب مواجه بود. در بازسازی، یک سیستم عایق رطوبتی پیشرفته (که می‌توانست شامل ژئوممبران باشد) به همراه یک لایه زهکش نصب شد تا مشکل نفوذ آب به طبقات پایین (ادارات طبقه اول) حل شود.

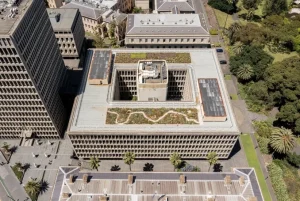

ب)پروژه بام سبز تحقیقاتی Green Our Rooftop، ملبورن، استرالیا

این پروژه ۲.۵ میلیون دلاری که در سال ۲۰۲۵ تکمیل شد، بر روی یک ساختمان میراث فرهنگی دولتی اجرا گردید. هدف اصلی، اثبات امکان‌پذیری نصب بام‌های سبز با تنوع زیستی بالا بر روی ساختمان‌های موجود بود. در این پروژه، از سیستم‌ها و ترکیب‌های کاشت مختلفی استفاده شد. طبیعتاً اجرای چنین پروژه‌ای بر روی بام یک ساختمان قدیمی و حفاظت‌شده، نیازمند یک لایه عایق‌کاری بی‌نقص و مطمئن مانند ژئوممبران بوده است تا به بنا آسیب نرسد.

2. پروژه های داخلی

الف)پروژه های بام سبز در موسسه آموزش عالی هتلداری ایران، تهران

اگرچه اطلاعات دقیق از جزئیات فنی پروژه‌های داخلی کمتر به صورت آنلاین منتشر می‌شود. اما در سال‌های اخیر، پروژه‌های متعددی در تهران و سایر کلان‌شهرها با استفاده از ژئوممبران اجرا شده‌اند.(احداث روف گاردن ساختمان اداری-تجاری مهر واقع در شهرک غرب تهران).

در این پروژه از ورق های ژئوممبران‌ HDPE با ضخامت ۱.۵ تا ۲ میلی‌متر استفاده شد.(جهت کنترل ونفوذ ریشه بامبو یا درختچه‌های زینتی). این پروژه‌ها نشان می‌دهد که بازار ایران نیز به سمت استفاده از فناوری‌های روز دنیا در حال حرکت است.

ح)جدول مقایسه انواع ژئوممبران ها برای آب بندی روف گاردن

برای انتخاب بهتر، در جدول زیر مقایسه‌ای بین رایج‌ترین انواع ژئوممبران‌ها انجام داده‌ایم:

جمع بندی:(آب بندی و عایق کاری روفگاردن با ژئوممبران)

در پایان، می‌توان گفت که قلب تپنده هر روف گاردن موفق، آب بندی و عایق کاری روف گاردن با ژئوممبران است. انتخاب یک ژئوممبران با کیفیت، به ویژه از نوع HDPE، و اجرای اصولی آن اهمیت فراوانی دارد. این یک سرمایه‌گذاری بلندمدت برای ساختمان و فضای سبز پایدار است.

با توجه به پروژه‌های موفق در سطح جهانی، از پیتسبورگ تا ملبورن، و همچنین در ایران می توان نتیجه گرفت. این فناوری بسیار سازنده وسازگار با معماری مدرن و محیط زیست شهری است.

توجه به جزئیات اجرایی، از آماده‌سازی تا اجرای صحیح  یک روف گاردن رویایی وهمیشگی را رقم می‌زند.
