عایق رطوبتی روفگاردن چیست؟

عایق رطوبتی روفگاردن چیست؟: معرفی و شرح کامل مشخصات فنی و مقایسه.

-فهرست مطالب

1.مقدمه: اهمیت عایق رطوبتی روفگاردن در معماری مدرن.
2.عایق رطوبتی روفگاردن چیست؟ تعریف و ضرورت.
3.تفاوت عایق رطوبتی روفگاردن با عایق رطوبتی معمولی.
4.اجزای اصلی سیستم عایق رطوبتی روفگاردن.
5.لایه اول: عایق رطوبتی اصلی (ممبران).
6.لایه دوم: لایه محافظ و ضد ریشه.
7.لایه سوم: لایه زهکش و ذخیره آب.
8.لایه چهارم: لایه فیلتر (ژئوتکستایل).
9.لایه پنجم: بستر کاشت و پوشش گیاهی.
10.شرح کامل فرآیند اجرای عایق رطوبتی روفگاردن.
11.آماده‌سازی سطح زیرین.
12.اجرای لایه عایق رطوبتی.
13.نصب لایه‌های محافظ، زهکش و فیلتر.
14.اجرای بستر کاشت و گیاهان.
15.مزایای استفاده از عایق رطوبتی استاندارد در روفگاردن.
16.افزایش طول عمر ساختمان.
17.مدیریت هوشمندانه آب و کاهش مصرف انرژی.
18.ایجاد فضای سبز پایدار و ارزش‌افزوده.
19.پروژه‌های واقعی اجرای عایق رطوبتی روفگاردن.
20.ایران: برج‌های مسکونی تهران و پروژه‌های شمال کشور.
21.خارج از ایران: پروژه‌های شاخص اروپا و آمریکا.
22.جدول مقایسه انواع سیستم‌های عایق رطوبتی روفگاردن.
23.جمع‌بندی: آینده روفگاردن با عایق‌های پیشرفته.

الف)مقدمه: اهمیت عایق رطوبتی روفگاردن در معماری مدرن

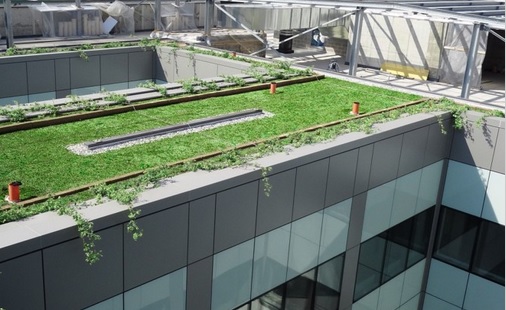

امروزه با گسترش شهرنشینی و کاهش فضای سبز، مفهوم عایق رطوبتی روفگاردن به یکی از ارکان اصلی معماری پایدار تبدیل شده است. روفگاردن یا باغ‌بام، فضای سبزی است که بر روی پشت‌بام ساختمان‌ها ایجاد می‌شود.

علاوه بر زیبایی، مزایای زیست‌محیطی فراوانی دارد. اما آنچه که یک روفگاردن را به سازه‌ای ایمن و بادوام تبدیل می‌کند.سیستم عایق‌بندی اصولی و حرفه‌ای آن است. بدون یک عایق رطوبتی مناسب، ریشه گیاهان و رطوبت ناشی از آبیاری می‌تواند به‌سرعت به سازه بتنی نفوذ کرده و خسارات جبران‌ناپذیری به بار آورد.

ب)عایق رطوبتی روفگاردن چیست؟ تعریف و ضرورت

عایق رطوبتی روفگاردن (Roof Garden Waterproofing) به مجموعه‌ای از لایه‌های تخصصی گفته می‌شود که برای جلوگیری از نفوذ آب و ریشه گیاهان به سازه ساختمان، بر روی بام اجرا می‌گردد.

این نوع عایق با سیستم‌های معمولی که صرفاً برای جلوگیری از نفوذ باران طراحی شده‌اند، تفاوت اساسی دارد. در روفگاردن، عایق در معرض تهدیدات جدی‌تری مانند نفوذ ریشه‌های نافذ، رطوبت مداوم ناشی از آبیاری، و وزن سنگین خاک و گیاهان قرار دارد. بنابراین، انتخاب یک سیستم عایق‌بندی که در برابر همه این عوامل مقاوم باشد، یک ضرورت انکارناپذیر است.

پ)تفاوت عایق رطوبتی روفگاردن با عایق رطوبتی معمولی

تفاوت اصلی در لایه‌های محافظ و مواد به‌کار رفته در این عایق‌هاست. عایق‌های معمولی معمولاً فاقد لایه‌ی ضد ریشه هستند و در تماس مداوم با رطوبت، دچار پوسیدگی و نشت می‌شوند. در مقابل، سیستم عایق رطوبتی روفگاردن شامل لایه‌های مقاوم در برابر نفوذ ریشه (Root Barrier) و زهکش‌های پیشرفته است که ضمن دفع آب اضافی، رطوبت مورد نیاز گیاه را نیز حفظ می‌کند .

برای مثال، پروژه‌ای در سالن فوربس دانشگاه پیتسبورگ نشان داد که چگونه یک لایه عایق نامناسب می‌تواند منجر به نشت آب به طبقات پایین شود و با تعویض آن با سیستم مدرن، مشکل به طور کامل برطرف شد.

ت)اجزای اصلی سیستم عایق رطوبتی روفگاردن

یک سیستم استاندارد و کامل عایق رطوبتی روفگاردن از چند لایه مجزا تشکیل شده است که هر یک وظیفه‌ای حیاتی بر عهده دارند:

لایه اول: عایق رطوبتی اصلی (ممبران)

این لایه، مهمترین بخش سیستم است و مستقیماً بر روی سطح بتن یا سقف اجرا می‌شود. جنس این ممبران معمولاً از قیر و پلیمرهای پیشرفته (مانند عایق‌های قیری-پلیمری یا عایق‌های مایع پلی‌اورتان) انتخاب می‌شود. شرکت‌هایی مانند IKO با محصول Roofgarden Capsheet خود، عایق‌هایی با پوشش ضد ریشه و انعطاف‌پذیری بالا تا دمای منفی ۲۰ درجه تولید می‌کنند که ضمانت بالای ۲۰ ساله دارند.

لایه دوم: لایه محافظ و ضد ریشه

پس از اجرای عایق اصلی، نوبت به لایه محافظ می‌رسد که وظیفه دارد از ممبران در برابر آسیب‌های فیزیکی حین اجرا و همچنین نفوذ ریشه محافظت کند. محصولاتی مانند HYDRODUCT® 500RS که توسط GCP تولید می‌شوند، یک لایه ژئوکامپوزیت هستند که هم نقش محافظ و هم نقش ضد ریشه را ایفا می‌کنند. این لایه‌ها با مواد بازدارنده ریشه طبیعی آغشته شده و ریشه را از نفوذ به لایه‌های زیرین بازمی‌دارند.

لایه سوم: لایه زهکش و ذخیره آب

این لایه، قلب تپنده یک روفگاردن موفق است. لایه زهکش (Drainage Layer) آب اضافی ناشی از آبیاری یا باران را از روی عایق جمع‌آوری و به سمت خروجی‌ها هدایت می‌کند. سیستم‌های مدرن مانند “Detention Roof” که در آلمان و هلند اجرا شده‌اند، قادرند آب را برای ساعات طولانی (تا ۲۴ ساعت) در خود ذخیره کرده و به‌تدریج آزاد کنند.

این کار از بروز سیلاب‌های ناگهانی در شهرها جلوگیری کرده و در عین حال، آب ذخیره‌شده در مواقع خشکی در اختیار گیاه قرار می‌گیرد. این لایه‌ها معمولاً ساختاری لانه‌زنبوری دارند که ضمن تحمل وزن بالا (تا ۱۵۰۰۰ پوند بر فوت مربع)، فضای کافی برای ذخیره آب را فراهم می‌آورند.

لایه چهارم: لایه فیلتر (ژئوتکستایل)

روی لایه زهکش، یک لایه ژئوتکستایل (Geotextile) یا فیلتر پارچه‌ای قرار می‌گیرد. وظیفه این لایه، جلوگیری از شسته شدن ذرات ریز خاک و ورود آن به درون لایه زهکش است. اگر این لایه وجود نداشته باشد، ذرات خاک به‌تدریج منافذ زهکش را مسدود کرده و کارایی سیستم را از بین می‌برند.

لایه پنجم: بستر کاشت و پوشش گیاهی

نهایی‌ترین لایه، شامل خاک مخصوص (سابستریت) و گیاهان است. ضخامت این لایه بسته به نوع گیاهان (گیاهان پوششی سدومی یا درختچه‌ها) متغیر است. در پروژه‌ای در Ramsbury انگلیس، از سیستم رول‌شدنی سدوم استفاده شد که ظرف دو روز سطحی وسیع را پوشش داد و بلافاصله جلوه سبز و زیبایی به فضا بخشید.

ث)شرح کامل فرآیند اجرای عایق رطوبتی روفگاردن

اجرای اصولی عایق رطوبتی روفگاردن نیازمند دقت و تخصص بالایی است و معمولاً در چند مرحله اصلی انجام می‌شود:

1.آماده‌سازی سطح زیرین

سطح بتن باید کاملاً تمیز، خشک و عاری از هرگونه چربی و گردوغبار باشد. در صورت وجود ترک، باید با مواد مخصوص ترمیم و تسطیح شود. شیب‌بندی صحیح بام به سمت خروجی‌های آب (درین‌ها) از اهمیت بالایی برخوردار است تا از جمع شدن آب در نقاط مختلف جلوگیری شود.

2.اجرای لایه عایق رطوبتی

بسته به نوع متریال انتخابی (عایق قیری یا پلیمری)، عایق با روش‌های حرارتی (Torch-on) یا چسب سرد اجرا می‌شود. در نقاط بحرانی مانند محل عبور لوله‌ها، اتصالات دیوار و کف، و دریچه‌ها، باید از نوارهای تقویتی و جزئیات اجرایی ویژه استفاده کرد تا هیچ نقطه‌ضعفی باقی نماند.

3.نصب لایه‌های محافظ، زهکش و فیلتر

پس از اجرای عایق و تست رطوبتی (پر کردن آب به مدت ۴۸ ساعت)، لایه محافظ و سپس لایه زهکش نصب می‌شود. در سیستم‌های پیشرفته مانند پروژه Vrumona در هلند، نصب لایه‌های زهکش با ساختار لانه‌زنبوری تنها دو روز به طول انجامید. سپس لایه ژئوتکستایل جهت جلوگیری از نفوذ خاک استفاده می شود.

4.اجرای بستر کاشت و گیاهان

در نهایت، خاک مخصوص که معمولاً سبک‌وزن و غنی از مواد آلی است، بر روی لایه فیلتر ریخته می‌شود. بسته به پروژه، می‌توان از گیاهان از پیش‌کشت‌شده به صورت رول یا در گلدان‌های مخصوص (مانند سیستم LiveRoof) استفاده کرد تا بلافاصله نمایی زیبا و بالغ داشته باشد.

ج)مزایای استفاده از عایق رطوبتی استاندارد در روفگاردن

1.افزایش طول عمر ساختمان

مهم‌ترین مزیت، محافظت از سازه در برابر نشت آب و نفوذ ریشه است که مستقیماً منجر به افزایش طول عمر مفید ساختمان می‌شود. یک عایق رطوبتی روفگاردن با کیفیت، با محافظت از سقف در برابر اشعه فرابنفش و نوسانات شدید دمایی، عمر مفید پوسته ساختمان را تا چندین برابر افزایش می‌دهد.

2.مدیریت هوشمندانه آب و کاهش مصرف انرژی

روفگاردن‌ها با داشتن لایه زهکش پیشرفته، نقش یک “اسفنج شهری” (Sponge City) را ایفا می‌کنند. برای مثال، پروژه RESILIO در آمستردام با نصب ۱۰,۰۰۰ مترمربع بام سبز هوشمند، توانست حجم عظیمی از آب باران را مدیریت کرده و از فشار بر شبکه فاضلاب در هنگام طوفان‌های ناگهانی بکاهد . علاوه بر این، لایه‌های خاک و گیاه با ایجاد عایق حرارتی طبیعی، مصرف انرژی برای سرمایش و گرمایش ساختمان را به شدت کاهش می‌دهند.

3.ایجاد فضای سبز پایدار و ارزش‌افزوده

با اجرای یک سیستم عایق‌بندی مطمئن، می‌توان با خیال راحت به ایجاد فضای سبز روی بام پرداخت. این فضاها ضمن افزایش تنوع زیستی و ایجاد زیستگاه برای گرده‌افشان‌ها (زنبورها و پرندگان)، به عنوان یک فضای تفریحی آرامش‌بخش برای ساکنین عمل می‌کنند و ارزش ملک را به میزان قابل توجهی افزایش می‌دهند.

چ)پروژه‌های واقعی اجرای عایق رطوبتی روفگاردن

1.ایران: برج‌های مسکونی تهران و پروژه‌های شمال کشور

امروزه دربرج‌های مدرن درشهر تهران و ویلاهای لوکس شمال، استفاده از عایق رطوبتی روفگاردن با کیفیت به یک الزام تبدیل شده است. پروژه‌های متعددی در منطقه الهیه و زعفرانیه تهران با استفاده از عایق‌های قیری-پلیمری ضد ریشه اجرا شده‌اند که سال‌هاست بدون کوچک‌ترین نشتی، میزبان درختان و فضاهای سبز روی بام هستند.

همچنین در شهرهایی مانند رشت و گرگان به دلیل رطوبت بالا، اجرای این عایق‌ها برای جلوگیری از نفوذ رطوبت به پارکینگ‌های زیرزمینی امری حیاتی است.

2.پروژه های بین المللی: پروژه‌های شاخص اروپا و آمریکا

آلمان و هلند: اجرای اولین “Detention Roof” بر روی مدرسه Schauenstein در باواریا و کارخانه Vrumona در هلند، نمونه‌ای از پیشرفته‌ترین سیستم‌های عایق رطوبتی روفگاردن در جهان است که قابلیت ذخیره‌سازی آب را دارند.

آمریکا: پروژه Ellis Preserve در پنسیلوانیا که روی یک پارکینگ طبقاتی اجرا شد، نشان داد که چگونه می‌توان با استفاده از سیستم LiveRoof و عایق‌بندی مناسب، یک فضای پارکینگ را به چشم اندازی سبز و کارآمد تبدیل کرد . همچنین پروژه‌های متعدد دانشگاه پیتسبورگ مانند Forbes Hall نشان‌دهنده توجه ویژه به این موضوع است.

ح)جدول مقایسه انواع سیستم‌های عایق رطوبتی روفگاردن

-جمع‌بندی: آینده روفگاردن با عایق‌های پیشرفته

انتخاب و اجرای صحیح عایق رطوبتی روفگاردن، سرمایه‌گذاری بلندمدتی است که آرامش خاطر ساکنین و ماندگاری ساختمان را تضمین می‌کند.

با توجه به تغییرات اقلیمی و وقوع بارش‌های سیل‌آسا، استفاده از سیستم‌های هوشمند مانند “بام‌های آبی-سبز” الزامی است. این سیستم ها می توانند آب را مدیریت کرده و در زمان مناسب استفاده کنند.

آینده این صنعت به سمت مصالح هوشمند، سبک‌تر و مقاوم‌تر در حرکت است و پروژه‌های موفق در سراسر جهان (از آمستردام تا تهران) نشان داده‌اند که می‌توان طبیعت را به آسمان‌خراش‌ها بازگرداند، بدون اینکه کوچک‌ترین آسیبی به ساختمان وارد شود.
