زهکش روف گاردن یا بام سبز- Roof Garden Drain

نقش زهکش در روفگاردن

1 هفته پیش

0 20 زمان تقریبی مطالعه 7 دقیقه

نقش زهکش در روفگاردن؛ راهنمای جامع، انواع و تاثیر آن بر ماندگاری بام سبز.

مناسب برای: مهندسین، کارفرمایان، سازندگان، طراحان فضای سبز و روفگاردن.

-فهرست مطالب:(نقش زهکش در روفگاردن)

1.مقدمه.
2.معرفی و تعریف.
3.شرح کامل و اجزای تشکیل دهنده آن.
4.اهمیت نقش زهکش در روفگاردن برای جلوگیری از پوسیدگی ریشه.
5.بررسی نقش زهکش در روفگاردن در مدیریت وزن و بار مرده سازه.
6.تاثیر مستقیم نقش زهکش در روفگاردن بر مصرف بهینه آب.
7.انواع زهکش و تقسیم بندی بر اساس جنس.
8.تاثیر فیلترخاک بر عملکرد بهینه زهکش در روف‌گاردن.
9.پروژه های موفق خارجی و داخلی.
10.جدول مقایسه ای با روش های سنتی.
11.جمع بندی.

الف)مقدمه

سیستم زهکشی در روفگاردن یا بامسبز یکی از حیاتی‌ترین و پنهان‌ترین ارکان مهندسی بام‌های سبز است که مستقیماً با طول عمر سازه و سلامت گیاهان در ارتباط می‌باشد.

بسیاری از افراد تصور می‌کنند که روف گاردن تنها شامل گیاهان زیبا و خاک باغچه است؛ اما در واقع، این لایه زیرین است که به عنوان ستون فقرات عمل می‌کند.

از سوی دیگر، عدم درک صحیح از نحوه عملکرد این لایه، می‌تواند منجر به فاجعه‌هایی نظیر نشت آب به طبقات زیرین، پوسیدگی ریشه گیاهان و حتی آسیب به سازه اصلی ساختمان شود.

بنابراین، در این مقاله جامع، قصد داریم تا به کالبدشکافی دقیق این لایه پرداخته و ابعاد مختلف آن را از منظر مهندسی، کشاورزی و معماری بررسی کنیم.

ب)معرفی و تعریف

پیش از هر چیز، باید بدانیم که تعریف دقیق و نقش زهکش در روفگاردن به عنوان یک لایه مهندسی شده روفگاردن، عبارت است از ایجاد مسیری مطمئن و کنترل شده برای خروج آب اضافی از پروفایل خاک، همزمان با ذخیره بخشی از آب برای استفاده گیاهان.

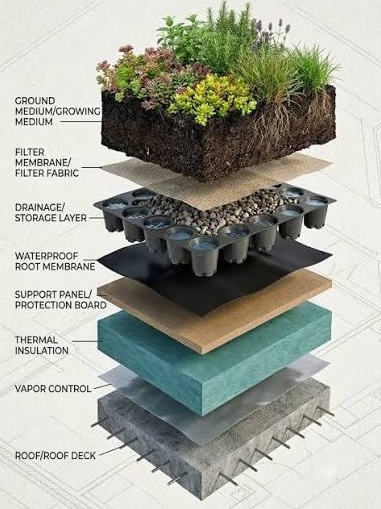

این لایه که معمولاً از ورق‌های پلاستیکی مشبک یا صفحات کاسه‌ای شکل تشکیل شده است، در پایین‌ترین بخش پروفایل کاشت (روی ایزولاسیون و روت پروف) قرار می‌گیرد.

در واقع، اهمیت این محصول تنها محدود به دفع آب نیست؛ بلکه این لایه با ایجاد یک فضای خالی (Void) بین بستر کاشت و سطح عایق رطوبتی، اجازه می‌دهد تا آب به سرعت از خاک خارج شده و از اشباع شدن بستر جلوگیری کند.

علاوه بر این، این ورق‌ها به عنوان یک لایه محافظتی برای عایق قیرگونی یا ایزوگام نیز عمل می‌کنند.

پ)شرح کامل نقش زهکش در روفگاردن و اجزای تشکیل دهنده آن

برای درک عمیق‌تر، باید این محصول را در چند بعد مختلف بررسی کنیم. این لایه از ورق‌های پلیمری (معمولاً HDPE یا PP) با ارتفاع‌های مختلف (از ۱۰ تا ۵۰ میلی‌متر) تشکیل شده است. در ادامه به تشریح دقیق ابعاد مختلف آن می‌پردازیم:

1.اهمیت نقش زهکش برای جلوگیری از پوسیدگی ریشه

شاید بتوان گفت مهم‌ترین عملکرد این محصول، حفظ سلامت سیستم ریشه‌ای گیاهان است. وقتی آب اضافی در خاک باقی می‌ماند، فضای بین ذرات خاک که باید با اکسیژن پر شود، توسط آب اشغال می‌گردد.

در نتیجه، ریشه‌ها دچار خفگی شده و محیطی بی‌هوازی (Anaerobic) ایجاد می‌شود که منجر به تکثیر قارچ‌ها و پوسیدگی ریشه می‌گردد.

بنابراین، اهمیت این موضوع در اینجا خود را نشان می‌دهد که با ایجاد شیب ملایم و کانال‌های هدایت آب، مازاد رطوبت را در کمترین زمان ممکن به کف‌شوی‌ها یا ناودان‌ها هدایت می‌کند. این امر به ویژه در فصول پربارش برای جلوگیری از غرقابی شدن گیاهان حیاتی است.

2.بررسی نقش در مدیریت وزن و بار مرده سازه(نقش زهکش در روفگاردن)

یکی از چالش‌های اصلی در طراحی بام سبز، محدودیت باربری سازه است. در روش‌های سنتی، از شن و ماسه برای زهکشی استفاده می‌شد که وزن بسیار بالایی به سازه تحمیل می‌کرد.

امااین تکنولوژی مدرن، جایگزینی این مصالح سنگین با ورق‌های پلیمری توخالی است. از این رو، اهمین این لایه درروفگاردن درکاهش بار مرده بسیار پررنگ است.

ورق‌های زهکش به دلیل ساختار حبابی یا کاسه‌ای، فضایی خالی ایجاد می‌کنند که عملاً وزن معادل شن و ماسه را حذف کرده و بار مرده را تا ۷۰ درصد کاهش می‌دهد.

این ویژگی برای ساختمان‌های در حال ساخت که نیاز به تاییدیه مهندس محاسب دارند، یک مزیت بزرگ محسوب می‌شود.

3.تاثیر مستقیم نقش زهکش در روفگاردن بر مصرف بهینه آب

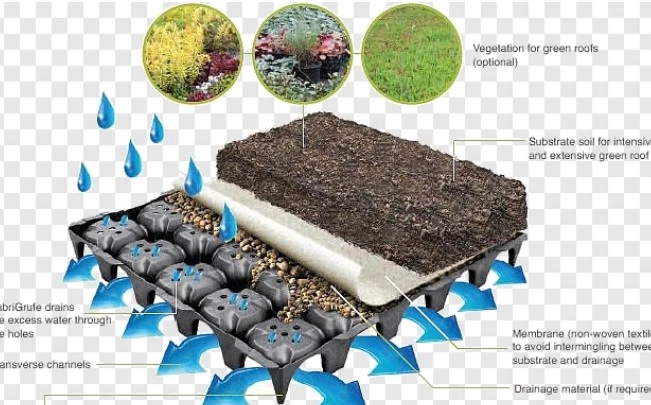

برخلاف تصور رایج، اهمیت این محصول فقط دفع آب نیست، بلکه مدیریت هوشمند آن است. ورق‌های زهکش مدرن دارای حفره‌ها یا کاسه‌هایی (Cups) در کف خود هستند.

ذخیره بخشی از آب در این کاسه‌ می تواند، در روزهای گرم تابستان که تبخیر سطحی بالاست، ریشه گیاهان از طریق مویرگ‌ها یا رشد مستقیم به داخل این حفره‌ها نفوذ کرده، به آب ذخیره شده دسترسی پیدا کند.

بنابراین، اجرای این محصول باعث کاهش فرکانس آبیاری و صرفه‌جویی چشمگیر در مصرف آب می‌شود.

ت)انواع زهکش وتقسیم بندی آن بر اساس جنس

جنس مواد اولیه به کار رفته در ساخت این ورق‌ها، تاثیر مستقیمی بر نقش زهکش در روفگاردن و طول عمر آن دارد. در بازار ایران و جهان، عمدتاً از دو متریال استفاده می‌شود:

1-ورق‌های HDPE (پلی اتیلن سنگین)

این ورق‌ها دارای مقاومت کششی و فشاری بسیار بالایی هستند. نقش زهکش در روفگاردن با استفاده از HDPE، تحمل وزن خاک اشباع و حتی تردد سبک انسانی را بدون تغییر شکل تضمین می‌کند. همچنین در برابر اشعه UV و تغییرات دمایی مقاوم‌ترند.

2-ورق‌های PP (پلی پروپیلن) و مواد بازیافتی(نقش زهکش در روفگاردن)

این ورق‌ها معمولاً ارزان‌تر هستند اما مقاومت کمتری در برابر فشارهای نقطه‌ای دارند.

این متریال، بیشتر برای روف گاردن‌های اکستنسیو (سبک و کم‌عمق) که گیاهان کوتاهی دارند و بستر خاک فشار زیادی وارد نمی‌کند، مناسب است.

علاوه بر این، نقش این محصول زمانی به کمال می‌رسد که با یک لایه ژئوتکستایل یا فیلترخاک ترکیب شود. ژئوتکستایل روی ورق زهکش قرار می‌گیرد تا از ورود ذرات ریز خاک به داخل حفره‌های زهکش و انسداد آن جلوگیری کند.

ث)جدول مقایسه ای نقش زهکش در روفگاردن با روش های سنتی

برای درک بهتر نقش زهکش در روفگاردن مدرن، مقایسه آن با روش‌های سنتی (استفاده از شن، ماسه و قلوه سنگ) ضروری است. جدول زیر این مقایسه را به وضوح نشان می‌دهد:

ویژگی	روش سنتی (شن و ماسه و قلوه سنگ)	روش مدرن (ورق زهکش پلیمری / درین پیج)	تاثیر نقش زهکش در روفگاردن مدرن
وزن در حالت اشباع	بسیار بالا (حدود ۱۵۰ تا ۳۰۰ کیلوگرم بر متر مربع)	بسیار سبک (حدود ۳ تا ۱۰ کیلوگرم بر متر مربع)	کاهش چشمگیر بار مرده و امکان اجرا روی سازه‌های ضعیف‌تر
سرعت اجرا	زمان‌بر، نیاز به حمل و نقل دستی مصالح سنگین	بسیار سریع، نصب آسان و سبک (پرتابل)	کاهش هزینه‌های کارگری و زمان اجرای پروژه
ظرفیت ذخیره آب	صفر (آب کاملاً خارج می‌شود)	بالا (ذخیره در حفره‌های کاسه‌ای)	کاهش مصرف آب آبیاری و افزایش مقاومت گیاه در برابر تنش خشکی
محافظت از عایق	احتمال سوراخ شدن عایق توسط لبه‌های تیز سنگ‌ها	محافظت کامل و یکنواخت توسط سطح صاف ورق	افزایش طول عمر ایزولاسیون و جلوگیری از نشتی
خطر انسداد	بالا (شسته شدن ذرات ریز خاک و گرفتگی کف‌شوی‌ها)	صفر (در صورت استفاده همزمان با ژئوتکستایل)	حفظ دائمی ظرفیت هدایت آب و کاهش هزینه‌های نگهداری

ج)تاثیر فیلترخاک بر عملکرد بهینه زهکش در روف‌گاردن

1.تعریف و معرفی

فیلتر خاک با ساختار متخلخل اما کنترل‌شده خود، اجازه عبور آب را می‌دهد اما مانع از حرکت ذرات خاک می‌شود. این عملکرد دوگانه (Separation & Filtration) باعث می‌شود که ورق زهکش برای سال‌ها بدون افت عملکرد باقی بماند.

علاوه بر این، فیلتر خاک از نفوذ ریشه گیاهان به داخل لایه زهکش جلوگیری کرده و از آسیب دیدن عایق رطوبتی محافظت می‌کند.

2.عملکرد فیلترخاک بروی زهکش روفگاردن(نقش زهکش در روفگاردن)

فیلتر خاک (معمولاً ژئوتکستایل) به عنوان حیاتی‌ترین لایه محافظ در سیستم زهکشی بام سبز عمل می‌کند. بدون وجود این لایه، ذرات ریز خاک سبک و مواد آلی به مرور زمان وارد حفره‌های ورق زهکش شده و باعث گرفتگی دائمی کانال‌های هدایت آب می‌شوند.

این پدیده که به “Clogging” معروف است، ظرفیت زهکشی را تا ۶۰ درصد کاهش داده و منجر به آب‌گرفتگی بستر کاشت می‌گردد.

3.امتیازات استفاده از فیلترخاک بروی لایه زهکش

از دیدگاه اقتصادی، استفاده از فیلتر خاک استاندارد، هزینه‌های نگهداری و تعمیرات را به شدت کاهش می‌دهد.

در واقع، فیلتر خاک مانند یک “بیمه‌نامه” برای سیستم زهکشی عمل کرده و طول عمر کل روف‌گاردن را حداقل ۲ تا ۳ برابر افزایش می‌دهد.

بنابراین، انتخاب فیلترخاک با گرماژ مناسب (معمولاً ۱۵۰ تا ۲۰۰ گرم بر متر مربع) و نفوذپذیری بالا، ضامن عملکرد موفق زهکش در درازمدت خواهد بود.

چ)بررسی پروژه های موفق در ایران و جهان(نقش زهکش در روفگاردن)

برای درک بهتر، هیچ چیز مهم تر از بررسی پروژه‌های موفقی که در شرایط اقلیمی مختلف اجرا شده‌اند، نیست.

1.پروژه های موفق خارجی

الف)بام سبز آکادمی علوم کالیفرنیا (California Academy of Sciences) در سان‌فرانسیسکو

این بام ۱۰ هزار متر مربعی که توسط رنزو پیانو طراحی شده، دارای پستی و بلندهای زیادی است. نقش زهکش در روفگاردن این پروژه، با استفاده از صفحات زهکش پیشرفته (محصول شرکت ZinCo آلمان) ایفا شد تا آب را از شیب‌های تند به سرعت خارج کرده و در قسمت‌های مسطح ذخیره کند.

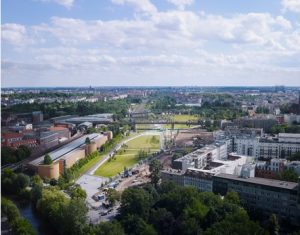

ب) پروژه پارک Gleisdreieck برلین

اجرای این محصول به گونه‌ای مهندسی شد که بتواند بارش‌های شدید و ناگهانی اروپا را مدیریت کرده و از سرریز شدن آب به پیاده‌روهای زیرین جلوگیری کند.

2.پروژه های داخلی

الف)روف گاردن هتل اسپیناس خلیج فارس کیش

به دلیل رطوبت بسیار بالا و بارش‌های سیل‌آسای زمستانی، سیستم زهکشی روفگاردن حیاتی‌تر از همیشه بود. در این پروژه از ورق‌های زهکش با ارتفاع بالا (۲۵ میلی‌متر) استفاده شد تا در عین حال که آب را سریع دفع می‌کند، حجم زیادی از آب را برای روزهای گرم و خشک تابستان ذخیره نماید.

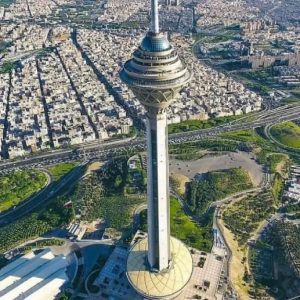

ب)پروژه بام سبز برج میلاد تهران(نقش زهکش در روفگاردن)

به دلیل نوسانات شدید دمایی (یخبندان شب و گرمای روز)، این محصول در جلوگیری از یخ‌زدگی و ترکیدگی لایه‌های زیرین و محافظت از عایق رطوبتی در برابر چرخه‌های ذوب و انجماد (Freeze-Thaw) کاملاً مشهود بود.

-جمع بندی:(نقش زهکش در روفگاردن)

در نهایت، باید تاکید کرد که این محصول فراتر از یک لایه ساده برای خروج آب است. این لایه، مهندسیِ تعادل میان آب، هوا و خاک در بام ساختمان شماست.

این لایه در حفظ سلامت گیاهان، کاهش وزن سازه، مدیریت مصرف آب و محافظت از عایق‌های رطوبتی غیرقابل انکار است.

به عنوان یک تولیدکننده متخصص، همواره توصیه می‌کنیم که برای دستیابی به بهترین عملکرد، از ورق‌های زهکش با متریال virgin HDPE، ارتفاع متناسب با نوع گیاهان (اکستنسیو یا اینتنسیو) و در ترکیب با ژئوتکستایل‌های استاندارد استفاده نمایید.

سرمایه‌گذاری روی یک لایه زهکش باکیفیت، در واقع سرمایه‌گذاری بر روی بیمه‌نامه عمر روف گاردن و سازه ساختمان شما خواهد بود.
