لحاف بتنی و روش مهار آن
-مقدمه
لحاف بتنی یا Geotextile Tube یکی از فناوریهای پیشرفته در مهندسی عمران و محیط زیست است که برای تثبیت خاک، کنترل فرسایش، مدیریت آب و ساخت سازههای هیدرولیکی مورد استفاده قرار میگیرد. این سیستم شامل کیسههای بزرگ ساختهشده از ژئوتکستایل بافته یا نبافته است که با ملات سیمان، لایۀ رس یا ترکیبات سیمانی دیگر پر میشوند و پس از گیرش، به شکل یک لایه مقاوم و یکپارچه عمل میکنند.
در پروژههای ساحلی، رودخانهای، دریایی و خاکی Geotextile Tubeها کاربرد دارند و به دلیل قابلیت شکلپذیری بالا، سرعت نصب مناسب و انعطافپذیری در برابر نشست و تغییرات زمین، گزینهای ایدهآل برای پوشش و تثبیت خاک هستند. این فناوری علاوه بر ایجاد مقاومت مکانیکی، امکان تخلیه آب و جلوگیری از فرسایش خاک را نیز فراهم میکند و در مقایسه با روشهای سنتی، هزینه نصب و نگهداری کمتری دارد.

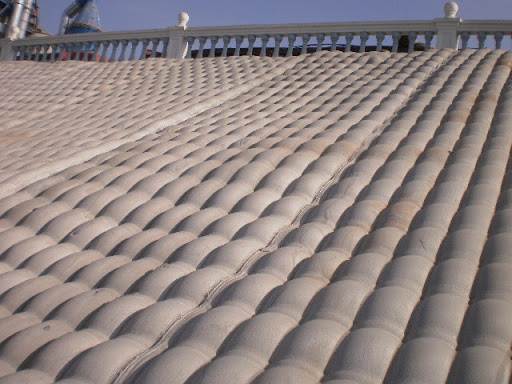

الف)معرفی لحاف بتنی(Geotextile Tube)
لحاف بتنی، ساختار پارچهای است که باعث میشود بتن با ضخامت کم، عملکردی نزدیک به بتن مسلح سبک داشته باشد.
این پارچهها نقش سازهای و کنترلی دارند، نه صرفاً فیلتر.
1.تفاوت بتن پارچهای با ژئوتکستایل چیست؟
| ویژگی | بتن پارچهای | ژئوتکستایل |
|---|---|---|
| ماهیت | پوشش بتنی سازهای | لایه فیلتر یا تقویتی |
| نقش سازهای | دارد | ندارد |
| نیاز به بتنریزی | ندارد | بله (در صورت استفاده سازهای) |
| مقاومت در برابر جریان | بالا | محدود |
| عملکرد مستقل | بله | خیر |
👉 بنابراین بتن پارچهای خودش نقش محافظ، سازهای و کنترل فرسایش را همزمان ایفا میکند.نباید آن را ژئوتکستایل در نظر گرفت.استفاده از ژئوتکستایل جداگانه فقط در شرایط خاص ژئوتکنیکی توصیه میشود.
ب)مزایای اصلی لحاف بتنی(Geotextile Tube)
بهره گیری از بتن پارچهای عملکردهای زیر را به همراه دارد:
-قابلیت سفارشیسازی ابعاد و ضخامت: مطابق با شرایط سایت و نوع بارگذاری.
-نصب سریع و آسان: به دلیل وزن کم قبل از پر شدن و شکل انعطافپذیر.
-دوام بالا و مقاومت مکانیکی: به کمک پرکننده سیمانی و لایه ژئوتکستایل با مقاومت کششی بالا.
–کنترل فرسایش و تثبیت خاک: جلوگیری از شسته شدن خاک یا فرسایش ناشی از جریان آب.
-امکان زهکشی داخلی: برخی ژئوتکستایلها قابلیت عبور آب را دارند و فشار هیدرولیکی را کاهش میدهند.
-کنترل ترکهای سطحی.
-افزایش مقاومت خمشی.
-حفظ یکنواختی ضخامت.
-جلوگیری از شسته شدن بتن تازه.
-افزایش چسبندگی به بستر.
-کاهش نیاز به آرماتور سنتی.
پ)ساختارلحاف بتنی(Geotextile Tube)
بتن پارچهای از یک محصول یکپارچه کارخانهای تشکیل شده که معمولاً شامل این اجزاست:
1.لایه پارچهای فوقانی (Top Fabric)
-پارچه تقویتشده برای کنترل ترک.
-نقش نگهدارنده ملات سیمانی.
-مقاوم در برابر سایش و UV.
2.هسته بتن خشک ویژه
-مخلوط سیمان، مواد معدنی و افزودنیها.
-پس از آبدهی، هیدراته شده و به بتن سخت تبدیل میشود.
3.لایه پارچهای زیرین (Bottom Fabric)
-معمولاً نفوذپذیر.
-چسبندگی عالی به بستر خاک.
-مانع شستهشدن هسته بتنی در زمان آبدهی.(این سه بخش بهصورت یک محصول واحد و کارخانهای عرضه میشوند و در محل اجرا لایهچینی ژئوتکستایل انجام نمیشود).
4.درزها و اتصالات
-دوخت یا جوش حرارتی لبهها باعث ایجاد یکپارچگی و کاهش نشتی میشود.
-امکان اتصال چند Tube به صورت زنجیرهای برای پوشش گسترده وجود دارد.
ت)جدول مشخصات فنی لحاف بتنی(Geotextile Tube)
| مشخصه | مقدار معمول | توضیح |
|---|---|---|
| قطر Tube | 1–5 متر | بسته به پروژه و نوع جریان آب یا شیب خاک |
| طول Tube | 2–10 متر | قابل اتصال برای پوششهای طولانی |
| ضخامت دیواره ژئوتکستایل | 1–5 میلیمتر | متناسب با فشار هیدرولیکی و وزن پرکننده |
| مقاومت کششی ژئوتکستایل | 50–300 کیلو نیوتن بر متر | تضمین تحمل فشار و جلوگیری از پارگی |
| مقاومت فشاری پرکننده | 20–40 مگاپاسکال | بسته به نوع سیمان و نسبت اختلاط |
| وزن پرکننده | 2200–2400 کیلوگرم بر مترمکعب | شامل ملات سیمان یا خاک-سیمان |
| زمان گیرش اولیه | 4–8 ساعت | برای تثبیت Tube قبل از اعمال بار |
| عمر مفید | 20–50 سال | بسته به شرایط محیطی و کیفیت مواد |
| قابلیت زهکشی | اختیاری | ژئوتکستایل اجازه عبور آب را میدهد |
| پوشش ضد UV | اختیاری | افزایش مقاومت در برابر نور خورشید و فرسایش |
ث)روش مهار و تثبیت لحاف بتنی(Geotextile Tube)
اجرای موفق Geotextile Tube علاوه بر انتخاب مناسب پرکننده و ژئوتکستایل، به روش مهار و تثبیت آن بستگی دارد. برخی روشهای رایج شامل موارد زیر هستند:
1.مهار مکانیکی
-استفاده از میخهای فولادی، پیچ یا رولپلاک در لبهها و نقاط اتصال.
-نصب صفحات فلزی یا پلاستیکی برای توزیع فشار و جلوگیری از پارگی ژئوتکستایل.
2.مهار با سنگ یا خاکریز
-لبههای Tube در خاک یا سنگ دفن میشوند تا از حرکت جانبی و لغزش جلوگیری شود.
-در پروژههای ساحلی، سنگریزههای بزرگ روی Tube قرار میگیرد تا پایداری افزایش یابد.
3.چسب و ملات
-در درزها یا محل اتصال چند Tube، استفاده از ملات سیمان یا چسب صنعتی باعث یکپارچگی بیشتر میشود.
4.شبکههای تقویتی یا تور فلزی
-در شیبهای تند، شبکههای فولادی یا فایبرگلاس روی Tube نصب میشوند.
-این شبکهها فشارهای جانبی و اثرات فرسایش را کاهش میدهند.
5.زهکشی داخلی و کنترل فشار آب
برخی ژئوتکستایلها امکان عبور آب دارند و از جمع شدن فشار هیدرولیکی در داخل Tube جلوگیری میکنند.
زهکشی مناسب باعث افزایش دوام و جلوگیری از ترک خوردگی میشود.
-جمعبندی
یک راهکار کارآمد و اقتصادی برای تثبیت خاک، کنترل فرسایش و ایجاد پوشش مقاوم در پروژههای عمران و محیط زیستGeotextile Tube یا لحاف بتنی است. این سیستم با ترکیب ژئوتکستایل مقاوم، پرکننده سیمانی و روشهای مهار مناسب، ساختاری مستحکم، انعطافپذیر و با دوام طولانی ارائه میدهد.
انتخاب ابعاد Tube، نوع ژئوتکستایل، ترکیب پرکننده و روش مهار باید براساس شرایط محیطی، نوع خاک، جریان آب و بارگذاری طراحی شود. استفاده از مهار مکانیکی، سنگریزه یا خاکریز، چسبها و شبکههای تقویتی، تضمین میکند که سازه در برابر جابهجایی، فرسایش و فشار هیدرولیکی مقاومت کافی داشته باشد.
با توجه به سرعت نصب، کاهش هزینههای نگهداری و دوام بالا، Geotextile Tube بهعنوان جایگزینی مطمئن برای روشهای سنتی تثبیت خاک و ساخت کانالهای آبراههای و سواحل، در پروژههای مهندسی مدرن به کار گرفته میشود.
