بررسی تأثیرات خاک روفگاردن بروزن ساختمان
-مقدمه:تأثیر خاک روفگاردن برروی وزن ساختمان
اجرای روفگاردن، هرچند بهعنوان یک سیستم منظرشهری و معماری سبز شناخته میشود، اما در لایههای پنهان خود یک بارگذاری سازهای مهم برای ساختمان ایجاد میکند.
یکی از تأثیرگذارترین اجزای این بار اضافی، نوع خاک و وزن مخصوص آن است.
استفاده از خاکهای سنگین رسی یا لومی علاوهبر افزایش وزن مرده سقف، میتواند باعث فشار هیدرواستاتیک، افت زهکشی، نشستهای ناهمگون، افزایش بار زنده محاسباتی و خطرات سازهای شود.
الف)تأثیرات مستقیم خاک روفگاردن بر روی وزن ساختمان
۱. افزایش بار مرده (Dead Load)
-خاک سنگین (خاک باغچهای): بین ۱۳۰۰ تا ۱۸۰۰ kg/m³.
-خاک سبک روفگاردن: بین ۶۰۰ تا ۱۲۰۰ kg/m³.
-افزودن هر ۱۰ سانتیمتر خاک سنگین میتواند بار سقف را ۸۰ تا ۱۲۰ کیلوگرم در هر مترمربع افزایش دهد.
۲. تأثیر بر بار زنده (Live Load)
در روفگاردنهای عمیق (Intensive):وزن خاک مرطوب + وزن گیاه + آب ذخیرهشده درنتیجه → افزایش بار زنده تا ۲۵۰–۴۵۰ کیلوگرم بر مترمربع.
۳. تأثیر رطوبت بر وزن
-خاکهای سنگین در حالت سیراب میتوانند وزنشان ۲ برابر شود.
-خاکهای سبک پرفیزیکی تغییر وزن بسیار کمتری دارند.
۴. افزایش فشار جانبی و عمودی به عایقها(وزن زیاد خاک)
-فشار به لایه زهکش.
-خطر لهشدگی عایقها بالا رفتن هزینه مصالح (ژئوتکستایل، دیمپلشیت، زهکش پلیمری).
۵. تأثیر بر طراحی سازه – محدودیتهای آییننامهای
سازههایی که برای بارهای خاصی طراحی شدهاند، ممکن است قابلیت تحمل بار اضافی خاک سنگین را نداشته باشند و نیاز به:
-تقویت دال.
-افزایش تعداد تیرها.
-طراحی مجدد سیستم سازه.
-مزیتهای خاک سبک در کاهش وزن روفگاردن
-وزن مخصوص ۵۰–۶۰٪ کمتر از خاک معمولی.
-پایداری سازهای بهتر در برابر خیسشدگی.
-کاهش فشار هیدرواستاتیک.
-بهبود زهکشی و جلوگیری از تجمع آب.
-کاهش هزینههای سازهای.
-افزایش ایمنی بام.
-جلوگیری از نشستهای ناهمگون.
ب)تأثیر خاک روفگاردن بر ساختمان با سازه ضعیف
اجرای روفگاردن روی سازههای ضعیف یکی از خطرناکترین اشتباهات اجرایی است، زیرا خاک یکی از سنگینترین اجزای بامسبز است. در زیر به تاثیرات خاک روفگاردن بروی ساختمان سازه ضعیف می پردازیم.
۱. افزایش خطرناک بار مرده روی سقف
-وزن خاک معمولی (باغچهای):۱۲۰۰ تا ۱۷۰۰ کیلوگرم در هر مترمکعب.
-وزن خاک تخصصی سبک روفگاردن:۶۰۰ تا ۱۲۰۰ کیلوگرم در هر مترمکعب.
اگر سازه ضعیف باشد و برای بار کم طراحی شده باشد (مثلاً ۱۵۰–۲۰۰ kg/m²)،فقط ۱۰ سانتیمتر خاک باغچهای میتواند سقف را تا ۱۰۰–۱۵۰ کیلوگرم در مترمربع سنگینتر کند.
۲. افزایش وزن ناشی از آب و رطوبت
-خاک در حالت اشباع (سیرابشده) میتواند ۱٫۵ تا ۲ برابر حالت خشک وزن داشته باشد.
در سازه ضعیف این یعنی:
-بار چندبرابری روی دال.
-افزایش تنشهای خمشی و برشی.
-احتمال شکست در ناحیههای خمشپذیر.
-خاک سنگین + آب + گیاه = فشار عمودی خطرناک.
۳. افزایش خیز (Deflection) و تغییر شکل دال
سقفهای با تیرچهبلوک ضعیف یا دال نازک، بعد از اضافهشدن خاک:
-خیز منفی یا مثبت پیدا میکنند.
-ترکهای مویی شروع میشود.
-آرماتورها وارد ناحیه خزش میشوند.
-سقف در طول زمان خم میشود.
-ایزوگام از زیر پاره یا تاول میزند.
۴. خطر تمرکز بار در نقاط شبکه میلگرد
بار یکنواخت خاک برای سازههای قوی مشکلی ایجاد نمیکند،
اما در سازه ضعیف:
-هر تجمع خاک.
-هر باکس گیاهی.
-هر گلدان عمیق میتواند بار نقطهای ایجاد کرده و باعث شکست موضعی دال شود.
۵. افزایش فشار جانبی بر لایههای سقف
در ساختمانهای ضعیف:
-فشار جانبی خاک به دیوارکهای جانبی بامو
-فشار اضافی به موتورخانههای سقفیو
-افزایش نیروی رانش روی جانپناه میتواند سازه را از حالت پایدار خارج کند.
۶. آسیب به عایق و سیستم زهکش
در سازههای ضعیف، وزن زیاد خاک باعث:
-لهشدگی دیمپلشیت.
-پارگی عایق.
-نفوذ ریشه از ترکها.
-ایجاد نشست و جمعشدگی لایهها.
نتیجه: آب نفوذ میکند و سقف استخر میشود و هر لایه رطوبتی وزن اضافی بیشتری تولید میکند.

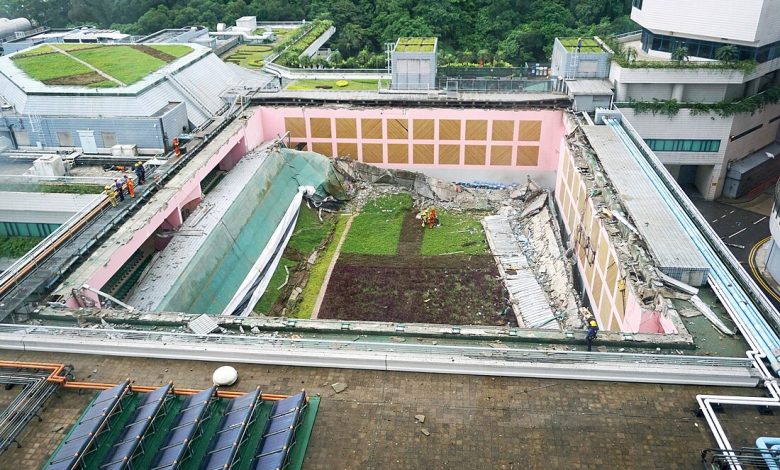

۷. خطر ریزش تدریجی (Progressive Collapse)
در بسیاری از سازههای ضعیف یا قدیمی، اضافهکردن خاک سنگین میتواند باعث:
-شکست تدریجی.
-دررفتگی تیرچهها.
-خردشدگی بتن.
-جداشدگی بلوکهاو در نهایت فروریزش بخشی از سقف شود.(این دقیقاً دلیل ممنوعیت اجرای روفگاردن بدون بررسی سازه است).
۸. کاهش عمر مفید سازه
اضافه شدن خاک سنگین، باعث:
-افزایش خستگی سازه.
-کاهش عمر مفید تیرچهها.
-زنگزدگی و خوردگی سریعتر آرماتور.
-تضعیف بتن زیر بار دائمی در واقع بار خاک بهعنوان یک فشار همیشگی و مخرب عمل میکند.
۹. افزایش خطر نشت آب و تخریب داخلی ساختمان
در سازه ضعیف، بار خاک = فشار بیشتر به ایزوگام
→ ترک
→ نفوذ آب
→ تخریب گچ، سقف طبقه زیرین
→ پوسیدگی تأسیسات
این چرخه میتواند خسارت بسیار سنگینی ایجاد کند.
-جمعبندی
خاک یکی از مهمترین اجزای روفگاردن است و انتخاب صحیح آن، نقش تعیینکنندهای در ایمنی سازه، طولعمر سیستم بامسبز و هزینههای اجرایی دارد.
بنابراین انتخاب خاک مناسب، نه تنها یک تصمیم باغبانی نیست، بلکه یک تصمیم مهندسی و کاملاً سازهمحور است که بر ایمنی، عملکرد و دوام کل ساختمان اثر مستقیم دارد.
