مشخصات فنی راکشیلد

-مقدمه

در پروژه‌های انتقال نفت، گاز، آب و فاضلاب، خطوط لوله اغلب در بسترهایی اجرا می‌شوند که دارای سنگ‌ریزه، قطعات تیز، مصالح درشت‌دانه و ناهمواری‌های طبیعی هستند.

تماس مستقیم این اجسام با پوشش‌های ضدخوردگی لوله—مانند اپوکسی، سه‌لایه پلی‌اتیلن یا نوارهای سردپیچ—می‌تواند موجب سایش، بریدگی، خراش، ضربه و تخریب پوشش شود. این آسیب‌ها، نقطه شروع خوردگی موضعی، نشت سیال، افت ایمنی و افزایش هزینه‌های تعمیرات خواهد بود.

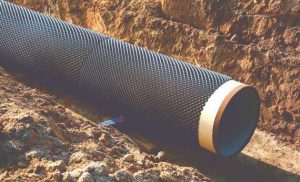

به همین دلیل در دهه‌های اخیر استفاده از راک‌ شیلد (Rock Shield) به‌عنوان یک سیستم محافظ مکانیکی ضروری شده است. راک‌شیلد یک پوشش انعطاف‌پذیر، مقاوم و نفوذپذیر است که پس از اعمال پوشش ضدخوردگی، به دور لوله نصب می‌شود تا نقش ضربه‌گیر و جداکننده را میان لوله و محیط پیرامون ایفا کند.

ساختار سلولی یا شبکه‌ای آن باعث جذب انرژی ضربه، جلوگیری از تمرکز تنش و کاهش انتقال نیروهای فشاری و سایشی به سطح لوله می‌شود.

راک‌شیلدمعمولاً از پلی‌اتیلن با چگالی بالا (HDPE)، پلی‌پروپیلن، فوم‌های مقاوم، یا توری‌های پلیمری سه‌بعدی تولید می‌شود و در رول‌ها یا مت‌های انعطاف‌پذیر ارائه می‌گردد.

استانداردهای بین‌المللی مانند ASTM، AWWA و NACE استفاده از Rock Shield را در خاک‌های سنگی، مناطق کوهستانی، مسیرهای انفجار، مطالعات ژئوتکنیک نشان‌دهنده ریسک ضربه و همچنین در لوله‌های با اهمیت بالا توصیه می‌کنند. علاوه بر نفت و گاز، این محصول در پتروشیمی، نیروگاه‌ها، خطوط انتقال آب شرب و فاضلاب، پروژه‌های صنعتی و شهری کاربرد گسترده دارد.

در نتیجه، راک‌شیلد تنها یک لایه محافظ فیزیکی نیست، بلکه ابزاری مهندسی برای افزایش عمر بهره‌برداری خط لوله، جلوگیری از خسارات میلیاردی، ارتقای ایمنی، کاهش ریسک خوردگی و حفظ عملکرد سیستم انتقال در شرایط محیطی سخت است.

الف-مشخصات فنی راکشیلد

1-ابعاد راکشیلد:عرض های ۲ و۱/۸۴ ، ۱ متر با توجه به درخواست بر اساس قطر لوله به شکل ورق و به همراه تسمه و بست ارائه می گردد.
2-اندازه دریچه‌ها راکشیلد:۱۰ × ۱۰ میلیمتر.
3-جنس پلیمر راکشیلد:HDPE.
4-وزن خالص راکشیلد:700 گرم بر مترمربع g/m2.
5-مقاومت کششی راکشیلد:k n/m 6/7- کیلو نیوتن برمتر.مقاوم در برابر اشعه ماوراء بنفش خورشید و عوامل خورنده داخل خاک.

ب-مزایای Rock Shield (راک‌شیلد)

۱-حفاظت مکانیکی مؤثر:جذب و توزیع یکنواخت ضربه و فشار خاک سنگریزه‌دار،جلوگیری از خراش، پارگی و سایش پوشش ضدخوردگی لوله.
۲-کاهش هزینه و زمان اجرا:عدم نیاز به حمل و دپوی حجم زیاد ماسه ،نصب سریع، سبک و کم‌نیاز به تجهیزات.
۳-دوام و پایداری:مقاوم در برابر رطوبت، مواد شیمیایی و تجزیه خاک،عمر مفید هم‌تراز یا بیشتر از پوشش لوله.
۴-کنترل فاصله و تهویه:ایجاد فاصله یکنواخت بین لوله و بستر،جلوگیری از تجمع نقطه‌ای نیروها.
۵-مناسب برای زمین‌های سنگی و کوهستانی:حذف نیاز به اصلاح گسترده خاک.

پ-محدودیت‌ها و نکات کاربرد Rock Shield

1-هزینه اولیه هر متر لوله بالاتر از ماسه
2-نیاز به نصب صحیح و محکم‌کاری دور لوله.
3-در مسیرهای بسیار خورنده یا تکتونیکی ممکن است کافی نباشد.
4-بعضی پروژه‌ها بر اساس استاندارد کارفرما الزاماً ماسه‌ریزی را ترجیح می‌دهند.
5-برای لوله‌های با قطر خیلی کوچک نصب کندتر می‌شود.

ت-مقایسه راکشیلد با بکفیلد ماسه ای

1.معرفی بکفیلد ماسه‌ای

استفاده از ماسه شسته و دانه‌بندی کنترل‌شده برای پرکردن اطراف لوله رابکفیلد ماسه‌ای می گویند.
الف)مزایا: ارزان، در دسترس، تراکم‌پذیر و توزیع مناسب تنش
ب)محدودیت: نیاز به حمل، غربال‌گری، کنترل رطوبت و حساسیت به آب‌شدگی.
پ)معایب:احتمال شسته‌شدن و ایجاد حفره در مناطق با جریان آب زیرزمینی.

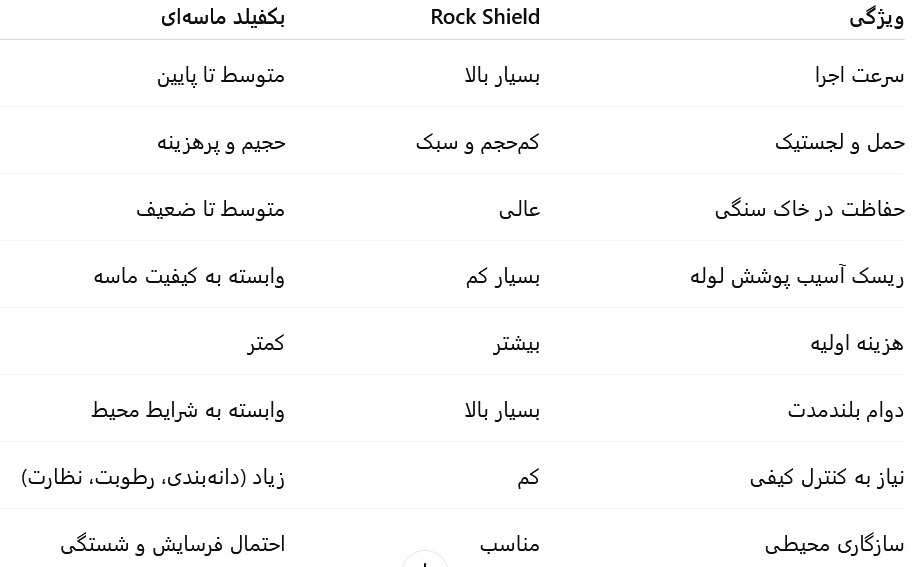

2.جدول مقایسه مشخصات فنی راکشیلد با بکفیلد ماسه ای

-جمع بندی

راک‌شیلد یک سامانه محافظتی سبک و مهندسی‌شده برای لوله‌های مدفون است که با ایجاد لایه‌ای انعطاف‌پذیر و مقاوم، از پوشش ضدخوردگی در برابر ضربه، سایش، سنگریزه و تنش‌های خاک جلوگیری می‌کند.

نصب سریع، کاهش نیاز به ماسه‌ریزی و دوام بالا از مهم‌ترین مزایای آن است و به‌ویژه در مسیرهای سنگی، کوهستانی و خطوط انتقال نفت، گاز و آب ارزشمندتر می‌شود.

با وجود هزینه اولیه بالاتر نسبت به بکفیلد ماسه‌ای، عملکرد حفاظتی قابل‌اطمینان و کاهش ریسک آسیب لوله، راک‌شیلد را به گزینه‌ای اقتصادی و ایمن برای پروژه‌های زیربنایی و خطوط انتقال طولانی‌مدت تبدیل می‌کند.
