معرفی ورقPVC

معرفی ورقPVC: شرح کامل و مشخصات فنی

-فهرست مطالب:(معرفی ورقPVC)

1.مقدمه: ورق PVC، راهکاری مدرن برای عایق‌کاری سازه‌های زیرزمینی.
2.ورق PVC عایق چیست و چه ساختاری دارد؟.
3.انواع ورق PVC عایق برای پروژه‌های خاص.
4.ورق PVC برای عایق‌کاری تونل‌ها.
5.ورق PVC برای عایق‌کاری مخازن فاضلاب.
6.ورق PVC برای عایق‌کاری ایستگاه‌های قطار شهری.
7.ویژگی‌های کلیدی ورق PVC عایق در پروژه‌های عمرانی.
8.بررسی پروژه‌های واقعی عایق‌کاری با ورق PVC در ایران و جهان.
9.پروژه خارجی: عایق‌کاری تونل با غشای خودترمیم‌شونده در اروپا.
10.پروژه خارجی: عایق‌کاری مخزن تصفیه فاضلاب شهری در آمریکا.
11.پروژه داخلی: سیستم عایق‌کاری ایستگاه‌های متروی تهران.
12.جدول مشخصات فنی ورق PVC.
13.جمع‌بندی.

الف)مقدمه: ورق PVC، راهکاری مدرن برای عایق‌کاری سازه‌های زیرزمینی

آب و رطوبت، دشمنان قسم‌خورده سازه‌های بتنی هستند. در پروژه‌های زیرزمینی مانند تونل‌ها، مخازن فاضلاب و ایستگاه‌های قطار شهری (مترو) که مدام در معرض فشار هیدرواستاتیک آب‌های زیرزمینی یا سیالات خورنده هستند. یک عایق‌کاری اصولی نه یک انتخاب، بلکه یک الزام حیاتی است.

در این میان، ورق PVC به عنوان یک غشای عایق پیشرفته، توانسته است با ارائه ترکیبی منحصربه‌فرد از انعطاف‌پذیری، دوام شیمیایی و سهولت نصب، به یکی از اصلی‌ترین گزینه‌ها برای مهندسان و مجریان پروژه‌های عمرانی تبدیل شود. در این مقاله به طور تخصصی به معرفی ورق PVC عایق و نقش کلیدی آن در حفاظت از این سازه‌های حیاتی می‌پردازیم .

ب)ورق PVC عایق چیست و چه ساختاری دارد؟

ورق PVC عایق که با نام ژئوممبران PVC یا غشای ضدآب پی‌وی‌سی نیز شناخته می‌شود. یک محصول مهندسی شده پلیمری است که از پلی‌وینیل کلراید منعطف (PVC-P) به همراه افزودنی‌های خاصی مانند نرم‌کننده‌ها، پایدارکننده‌های حرارتی و UV، و مواد ضد میکروب ساخته می‌شود.

این ورق‌ها معمولاً به روش کلندرینگ یا اکستروژن تولید شده و در ضخامت‌های متنوع (معمولاً ۱.۲ تا ۳ میلی‌متر) عرضه می‌شوند. ساختار همگن (Homogenous) این غشاها باعث می‌شود که در تمام طول عمر خود، خاصیت ضدآبی خود را حفظ کنند.

بسیاری از محصولات مدرن دارای یک لایه هشداردهنده (Signal Layer) به رنگ زرد یا قرمز هستند تا در حین نصب و یا در صورت آسیب دیدگی در آینده، به راحتی قابل شناسایی باشند.

پ)انواع ورق PVC عایق برای پروژه‌های خاص

بسته به نوع کاربری، ورق PVC عایق در گریدها و طراحی‌های متفاوتی تولید می‌شود که در ادامه به سه نمونه اصلی می‌پردازیم.

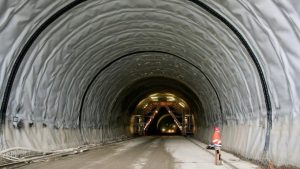

1.ورق PVC برای عایق‌کاری تونل‌ها

تونل‌ها به دلیل فشار زیاد آب زیرزمینی و تنش‌های مکانیکی ناشی از زمین، نیازمند عایق‌هایی با مقاومت بسیار بالا هستند. ورق‌های مخصوص تونل، باید دارای استحکام کششی بالا (بیش از ۱۵ مگاپاسکال)، مقاومت در برابر پارگی و سوراخ شدگی باشند. اغلب به صورت دو لایه با الیاف تقویت‌کننده یا لایه هشدار تولید می‌شوند. اتصال این ورق‌ها در تونل‌ها به روش جوشکاری با هوای گرم انجام می‌شود که یک اتصال همگن و کاملاً آب‌بند ایجاد می‌کند.

2.ورق PVC برای عایق‌کاری مخازن فاضلاب

در مخازن فاضلاب، عایق در تماس مستقیم با مواد شیمیایی، اسیدها و میکروارگانیسم‌ها قرار دارد. ورق PVC به کار رفته در این مخازن در برابر مواد شیمیایی مقاوم بوده و اجازه نفوذ آلاینده‌ها به خاک اطراف را نمی دهد. شرکت‌هایی مانند E Squared Geomembranes محصولاتی مبتنی بر PVC برای این کاربرد تولید می‌کنند.

3.ورق PVC برای عایق‌کاری ایستگاه‌های قطار شهری

ایستگاه‌های مترو فضاهای وسیعی هستند که هم از کف و هم از دیواره‌ها در معرض رطوبت قرار دارند. در این پروژه‌ها، علاوه بر عایق‌کاری کف، برای دیوارهای حائل و سقف نیز از ورق PVC استفاده می‌شود.

استانداردهای چینی مانند 17CJ40-28 و محصولات شرکت‌های معتبر جهانی نشان می‌دهد که استفاده از غشاهای PVC در این سازه‌ها، یک روش اثبات شده و استاندارد است. این ورق‌ها حتی می‌توانند در برابر گازهای رادون که از زمین نشت می‌کنند نیز مقاومت ایجاد کنند.

4.پروژه‌های گودبرداری عمیق( گود ساختمانی)

یکی از مزایای کلیدی استفاده از ورق PVC برای عایق‌کاری گود ساختمانی، مقاومت بالای آن در برابر مواد شیمیایی موجود در آب‌های زیرزمینی آلوده شهری و همچنین گازهای خورنده (مانند رادون) است. برخلاف عایق‌های سنتی قیری که ممکن است در اثر تنش‌های وارده از سمت خاک و بتن ترک خورده و خاصیت خود را از دست بدهندو

ورق‌های PVC پلیمری با داشتن ازدیاد طول بالا (تا بیش از ۲۰۰٪)، قادر به جذب تغییر شکل‌های احتمالی خاک و سازه بدون پارگی هستند. این ویژگی به ویژه در گودهای عمیق که با فرونشست‌های تدریجی یا تغییرات سطح آب زیرزمینی مواجه هستند، حیاتی است.

نصب این ورق‌ها بر روی شمع‌ها و اجرای جوشکاری با دستگاه‌های هوای گرم، یکپارچگی کامل عایق را تضمین کرده و از ورود آب به فضای فونداسیون تا پایان عملیات ساختمانی جلوگیری می‌کند.

ت)ویژگی‌های کلیدی ورق PVC عایق در پروژه‌های عمرانی

1.ضد آب بودن مطلق

نفوذپذیری بسیار پایین در برابر بخار آب و فشار هیدرواستاتیک بالا (قابل قبول در فشار بیش از ۵۰۰ کیلوپاسکال).

2.مقاومت شیمیایی

مقاوم در برابر اسیدها، بازها، روغن‌ها و پساب‌های صنعتی و شهری.

3.انعطاف‌پذیری در دمای پایین

قابلیت اجرا در دماهای تا ۲۵- درجه سانتی‌گراد بدون ترک‌خوردگی.

4.جوش‌پذیری آسان

اتصال ورق‌ها با دستگاه‌های جوش هوای گرم یا گوه‌ای، ایجاد یک لایه یکپارچه و بدون درز.

5.خودترمیمی (Self-healing)

برخی از انواع پیشرفته دارای خاصیت خودترمیمی در محل سوراخ‌شدگی هستند.

6.طول عمر بالا

به دلیل داشتن مقاومت بالا در برابر اشعه UV دارای دوام وطول عمر زیادی می باشند.

ث)بررسی پروژه‌های واقعی عایق‌کاری با ورق PVC در ایران و جهان

1.پروژه های خارجی(معرفی ورقPVC)

الف)عایق‌کاری تونل با غشای خودترمیم‌شونده در اروپا

در بسیاری از پروژه‌های تونل‌سازی در اروپا(کشورهای آلمان و اتریش)، از ورق PVC  استفاده شد.این عایق‌ها با خاصیت خودترمیمی خود، ریسک نشت آب در طول عمر تونل را به شدت کاهش داده‌اند و به عنوان یک استاندارد برای عایق‌کاری سازه‌های بتنی در برابر آب‌های زیرزمینی شناخته می‌شوند.

ب)عایق‌کاری مخزن تصفیه فاضلاب شهری در آمریکا

شرکت E Squared Geomembranes پروژه‌های متعددی در زمینه عایق‌کاری حوضچه های پساب شهری و صنعتی در ایالات متحده اجرا کرده است.در این پروژه‌ها، از ورق‌های PVC استفاده شد. این ورق‌ها با اطمینان از عدم نشت شیرابه به آب‌های زیرزمینی، نقش مهمی در حفاظت از محیط زیست ایفا می‌کنند.

2.پروژهای داخلی(معرفی ورقPVC)

الف)پروژه‌های توسعه خطوط متروی تهران و شهرهای ساحلی شمال ایران

به ویژه در خطوط ۶ و ۷ که در اعماق زیاد و در مسیر با سفره‌های آب زیرزمینی اجرا شده‌اند، استفاده از ورق‌های عایق PVC (و مشتقات آن مانند EVA) یک راهکار اصلی بوده است.

شرکت‌های پیمانکار با بهره‌گیری از سیستم‌های عایق‌کاری چندلایه که یکی از لایه‌های اصلی آن ورق PVC است. توانسته‌اند ایستگاه‌ها و تونل‌ها را در برابر نفوذ آب ایمن کنند. استفاده از ورق‌های دارای لایه هشدار زرد در این پروژه‌ها، فرآیند کنترل کیفیت را تسهیل کرده است.

ج)جدول مشخصات فنی ورق PVC(معرفی ورقPVC)

-جمع‌بندی:(معرفی ورقPVC)

ورق PVC یک عایق با مشخصات فنی و مناسب برای ساخت‌وساز است. مقاومت شیمیایی، انعطاف‌پذیری و قابلیت اطمینان بالای آن در درازمدت، این محصول را به گزینه‌ای ایده‌آل برای عایق‌کاری تونل‌ها، مخازن فاضلاب و ایستگاه‌های قطار شهری تبدیل کرده است.

انتخاب صحیح نوع ورق با توجه به پروژه و اجرای اصولی آن توسط تیم‌های مجرب، سرمایه‌گذاری هوشمندانه‌ای برای تضمین پایداری و ایمنی سازه‌های زیربنایی خواهد بود.
