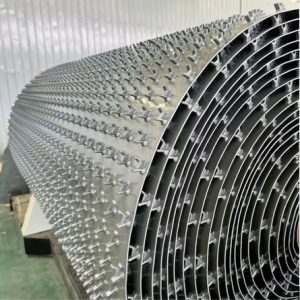

آموزش نصب ژئوممبران گیره‌دار

-آموزش نصب ژئوممبران گیره‌دار:راهنمای جامع آموزش نصب ژئوممبران گیره‌دار(سیستم مهار مکانیکی).

-فهرست مطالب:(آموزش نصب ژئوممبران گیره‌دار)

1.مقدمه.
2.نحوه اجرا ژئوممبران گیره دار: تعریف و کاربردها.
3.اجزای اصلی سیستم گیره دار (مهار مکانیکی).
4.مراحل اجرا و نصب ژئوممبران با سیستم گیره دار.
5.آماده سازی بستر و زیرساخت (Subgrade Preparation).
6.اجرای ژئوممبران در کف و شیب‌ها.
7.نحوه اجرا ژئوممبران گیره دار در نقاط اتصال (دورگیری).
8.جوشکاری ورق‌ها و ایجاد یکپارچگی.
9.اجرا در اطراف تأسیسات و نفوذی‌ها (Penetrations).
10.اجرای لایه محافظ (در صورت نیاز).
11.روژه‌های واقعی اجرا شده در ایران و جهان.
12.جدول خلاصه مراحل و نکات کلیدی اجرا.
13.جمع‌بندی.

الف)مقدمه:(آموزش نصب ژئوممبران گیره‌دار)

نحوه اجرا ژئوممبران گیره دار به عنوان یکی از مدرن‌ترین و مطمئن‌ترین روش‌های آب‌بندی سازه‌های آبی و صنعتی، نقش حیاتی در جلوگیری از هدررفت آب و نفوذ آلاینده‌ها به محیط زیست ایفا می‌کند.

این روش که با نام سیستم مهار مکانیکی نیز شناخته می‌شود، به ویژه در مکان‌هایی که امکان دفن و آنکراژ ورق در خاک وجود ندارد. مانند استخرهای بتنی، کانال‌های بتنی، دیواره‌های قائم و سازه‌های خاص، به عنوان یک راهکار استاندارد و بی‌نقص مطرح است.

در این مقاله، قصد داریم به صورت گام به گام و با ذکر جزئیات فنی، فرآیند اجرای این روش را بررسی کرده و نکات طلایی برای موفقیت پروژه را ارائه دهیم.

ب)نحوه اجرا ژئوممبران گیره دار: تعریف و کاربردها

نحوه اجرا ژئوممبران گیره دار در اصل به فرآیند ثابت‌سازی مکانیکی ورق‌های ژئوممبران (عموماً از جنس PVC یا HDPE) بر روی سطوح مختلف با استفاده از پروفیل‌های فلزی (استیل گالوانیزه یا استنلس استیل) و اتصالات پیچ و مهره گفته می‌شود.این روش در مقابل سیستم متداول دفن ورق در ترانشه (Anchor Trench) در اطراف سازه یا روی شیب‌های ملایم به کار می‌رود.

پ)اجزای اصلی سیستم گیره دار(آموزش نصب ژئوممبران گیره‌دار)

یک سیستم استاندارد گیره دار ژئوممبران از چند جزء اصلی تشکیل شده است که عبارتند از:

1.ورق ژئوممبران

معمولاً از نوع PVC به دلیل انعطاف‌پذیری بیشتر برای نصب بر روی سطوح عمودی و یا HDPE با افزودنی‌های ویژه.

2.پروفیل گیره دار (Clamp Bar or Batten Strip)

پروفیل گیره دار که با نام‌های نوار گیره (Clamp Bar) یا نوار چوب‌خواب (Batten Strip) نیز شناخته می‌شود ، یکی از اجزای اصلی و حیاتی در سیستم مهار مکانیکی یا اجرای ژئوممبران گیره دار است.

این قطعه معمولاً به شکل یک نوار باریک و طویل از جنس فلز (عمدتاً استنلس استیل یا آلومینیوم) ساخته می‌شود. وظیفه اصلی آن، فشار دادن ورق ژئوممبران به طور یکنواخت بر روی سطح زیرین (بتن، فولاد و …) و ایجاد یک آب‌بندی مطمئن و پایدار در نقاط اتصال و دورگیری است.

3.نوار اتصال

نوارهایی از جنس فولاد ضدزنگ (Stainless Steel) یا آلومینیوم که برای فشار دادن ورق روی سطح به کار می‌روند.

4.فلز کف (Flat Bar or Termination Bar)

پروفیل دیگری که در زیر ورق قرار گرفته و پیچ‌ها در آن مهار می‌شوند تا از آسیب به ورق جلوگیری شود.

5.پیچ و رولپلاک یا انکر بولت

جهت اتصال مجموعه به سازه بتنی یا فلزی.

ت)مراحل اجرا و نصب انواع ژئوممبران گیره دار(آموزش نصب ژئوممبران گیره‌دار)

برای دستیابی به یک آب‌بندی ایده‌آل با استفاده از سیستم گیره دار، رعایت یک سری مراحل فنی و استاندارد ضروری است. این مراحل برگرفته از دستورالعمل‌های بین‌المللی نظیر ASTM و تجربیات پیمانکاران حرفه‌ای می‌باشد.

۱. آماده سازی بستر و زیرساخت (Subgrade Preparation)

پیش از هر اقدامی، بستر پروژه باید کاملاً آماده شود. بر اساس استانداردهای معتبر مانند راهنمای Fabricated Geomembrane Institute (FGI)، سطح زیرکار باید عاری از هرگونه جسم تیز، سنگریزه‌های با قطر بیش از ۲.۵ سانتی‌متر، ریشه گیاه و زباله باشد. در پروژه‌های داخلی، معمولاً پس از تسطیح، یک لایه ژئوتکستایل ۵۰۰ گرمی به عنوان محافظ روی بستر خاکی یا بتنی پخش می‌شود.

۲. اجرای ژئوممبران در کف و شیب‌ها

پس از آماده‌سازی بستر، رول‌های ژئوممبران مطابق نقشه‌های اجرایی پهن می‌شوند.

در این مرحله باید به موارد زیر دقت کرد:
-پهن کردن رول‌ها در جهت شیب اصلی (از بالا به پایین) برای جلوگیری از ایجاد چین و چروک و هرز آب.
-ایجاد مقدار کمی شلی (حدود ۱.۵%) در ورق برای جلوگیری از تنش‌های ناشی از جمع‌شدگی یا نشست زمین.
-همپوشانی مناسب ورق‌ها (معمولاً ۱۰ تا ۱۵ سانتی‌متر) برای جوشکاری بعدی.

۳. نحوه اجرا ژئوممبران گیره دار در نقاط اتصال (دورگیری)

اصلی‌ترین بخش نحوه اجرا ژئوممبران گیره دار مربوط به اتصال ورق به سازه‌های بتنی، فلزی یا لوله‌ها است. این فرآیند که به “دورگیری” معروف است.به شرح زیر انجام می‌شود:

الف)قرارگیری ورق گیره دار

میزان اورلب ورق ژئوممبران به اندازه 10 تا 15 سانتیمتر روی سطح بتن یا سازه می باشد.

ب)نصب فلز کف

پروفیل فلزی کف (که معمولاً سوراخکاری شده) در محل مورد نظر روی سازه قرار گرفته و به کمک پیچ‌های وایلی یا انکر بولت‌ها فیکس می‌شود. نکته مهم این است که این پروفیل در زیر ورق اصلی قرار می‌گیرد تا ورق مستقیماً با سر پیچ تماس پیدا نکند.

پ)قرارگیری ورق روی فلز کف

ورق روی پروفیل کف قرار می‌گیرد.

ت)قرارگیری پروفیل رویی

پوشش کامل و جانمایی درست الزامی است.

ث)پیچ کردن

پیچ‌ها از سوراخ‌های پروفیل رویی عبور کرده، ورق را سوراخ کرده و در پروفیل کف قفل می‌شوند. در این روش، اگرچه ورق سوراخ می‌شود. اما فشار یکنواخت پروفیل‌ها و استفاده از واشرهای آب‌بند (مثل واشر نئوپرن) در زیر سر پیچ‌ها، از نشت آب جلوگیری می‌کند .

۴. جوشکاری ورق‌ها و ایجاد یکپارچگی

پس از فیکس کردن ورق‌ها در محل دورگیری، نوبت به جوشکاری درزهای بین رول‌ها می‌رسد. برای ورق‌های HDPE از دستگاه جوش اتوماتیک گوه‌ای (Fusion Welding) و برای ورق‌های PVC از دستگاه جوش هوای گرم استفاده می‌شود.

تمامی جوش‌ها باید توسط آزمون‌های غیرمخرب نظیر آزمون کانال هوا (Air Channel Test) یا خلأ (Vacuum Box) بررسی شوند.

۵. اجرا در اطراف تأسیسات و نفوذی‌ها (Penetrations)

یکی از نقاط بحرانی در هر پروژه، اطراف لوله‌ها و نفوذی‌ها است.

نصب ژئوممبران گیره دار در این نقاط با دقت بیشتری انجام می‌شود:
-ابتدا ورق را برش دهید.
-سپس با استفاده از کیت‌های مخصوص (شامل فلنچ‌های دو تکه و واشر) و پیچ و مهره، ورق به لوله مهار می‌شود.
-فضای خالی بین ورق و لوله معمولاً با درزگیرهای مخصوص (مانند بتونیت یا بنتونیت) پر می‌شود.

۶. اجرای لایه محافظ (در صورت نیاز)

باید برای محافظت ژئوممبران روی آن با لایه محافظ (خاک، بتن یا ژئوتکستایل ضخیم) پوشاند شود. این کار خسارت ناشی از تابش مستقیم نور خورشید، یا فشار هیدرواستاتیکی را کاهش می دهد.

ث)پروژه‌های موفق در ایران و جهان(آموزش نصب ژئوممبران گیره‌دار)

استفاده از تکنولوژی ژئوممبران گیره دار در پروژه‌های بزرگ داخلی و خارجی نتایج درخشانی داشته است.

1.پروژه های موفق در ایران

الف)پروژه های نیروگاهی و پتروشیمی (منطقه ویژه پارس جنوبی، عسلویه)

در بسیاری از حوضچه‌های تبخیر و استخرهای ذخیره آب آتش‌نشانی در مناطق نفت‌خیز جنوب و پتروشیمی‌های عسلویه از این محصول استفاده شد. دلیلی اصلی این انتخاب کمبود فضای کافی برای ترانشه‌های افقی و نیاز به آب‌بندی مطمئن دیواره‌های بتنی بود. (ورق‌های HDPE با ضخامت ۲ میلی‌متر با استفاده از پروفیل‌های استیل به دیواره‌های قائم مهار شده‌اند).

2. پروژه های موفق بین المللی

الف) کشورهلند پروژه آبراه Houkesloot در Sneek

در این پروژه، به منظور عایق‌بندی مسیرهای دسترسی به کانال های انتقال آب بتنی، از ورق‌های PVC با ضخامت ۱ میلی‌متر استفاده شد. استفاده از نوارهای آلومنیومی برای اتصال محکم‌تر به بتن پیشنهاد گردید. مساحت ۸۵۰۰ متر مربع در کمتر از ۲ روز نصب شد.

ب)کشور انگلستان پروژه لندفیل Wapsey’s Wood

در این پروژه پوشش نهایی لندفیل، از ترکیب GCL و ژئوممبران استفاده شد. اگرچه تمرکز اصلی روی لایه بنتونیتی بود، اما اتصالات لبه‌ای با سرعت بالا و با تضمین کیفیت اجرا شدند که نشان از اهمیت دقت در جزئیات اجرایی دارد.

ج)جدول خلاصه مراحل و نکات کلیدی اجرا(آموزش نصب ژئوممبران گیره‌دار)

جمع‌بندی:(آموزش نصب ژئوممبران گیره‌دار)

این روش به عنوان یکی از پیشرفته‌ترین و مطمئن‌ترین روش‌های آب‌بندی سازه‌های آبی و صنعتی، نقشی حیاتی در موفقیت پروژه‌های عمرانی ایفا می‌کند. در این مقاله، تلاش کردیم تا با زبانی ساده و در عین حال فنی، تمامی مراحل اجرای این سیستم را از صفر تا صد تشریح کنیم.

همانطور که بیان شد، هسته اصلی این روش، استفاده از پروفیل گیره دار (نوار گیره) برای مهار مکانیکی ورق ژئوممبران بر روی سطوح بتنی یا فلزی است. برخلاف روش سنتی دفن ورق در ترانشه، سیستم گیره‌دار راهکاری ایده‌آل برای سطوح شیب‌دار تند، دیواره‌های قائم، دورگیری لوله‌ها و مناطقی با محدودیت فضا محسوب می‌شود.
