از آماده‌سازی تا نصب: تمام نکات بسترسازی ژئوسل برای پروژه‌های پایدار

تمام نکات بسترسازی ژئوسل:الزامات قبل از اجرا، نحوه جوشکاری، پروژه های موفق بین المللی ژئوسل.

-مقدمه:تمام نکات بسترسازی ژئوسل

ژئوسل‌ها(از آماده‌سازی تا نصب: تمام نکات بسترسازی ژئوسل برای پروژه‌های پایدار) یکی از فناوری‌های پیشرفته در مهندسی ژئوسنتتیک هستند که به‌طور گسترده در تثبیت خاک‌های شیب‌دار، جلوگیری از فرسایش، تقویت خاک و کنترل سیلاب‌ها مورد استفاده قرار می‌گیرند. این ساختارهای مشبک سه‌بعدی از پلی‌اتیلن یا پلی‌پروپیلن ساخته می‌شوند و توانایی توزیع یکنواخت بار و افزایش مقاومت برشی خاک را دارند.

اما اجرای موفقیت‌آمیز ژئوسل نیازمند رعایت مجموعه‌ای از الزامات پیش از نصب است تا طول عمر سازه تضمین شود و عملکرد مورد انتظار مهندسی حاصل شود.

-الزامات قبل از اجرای ژئوسل(تمام نکات بسترسازی ژئوسل)

این الزامات شامل بررسی ویژگی‌های مکانیکی و ژئوتکنیکی خاک، طراحی مناسب سلول‌ها، آماده‌سازی سطح خاک، برنامه‌ریزی تخلیه آب‌های سطحی، و انتخاب مصالح با کیفیت می‌شود.

توجه دقیق به این الزامات، علاوه بر افزایش دوام ژئوسل، از هزینه‌های اضافی و خطرات احتمالی جلوگیری می‌کند. در ادامه به شرح کامل این الزامات می‌پردازیم.

۱. بررسی شرایط و ویژگی‌های خاک جهت نصب ژئوسل

اولین و مهم‌ترین مرحله قبل از اجرای ژئوسل، شناخت دقیق از خصوصیات خاک است. برای این منظور لازم است:

الف)مطالعات ژئوتکنیکی

نمونه‌برداری و آزمایش‌های آزمایشگاهی برای تعیین مشخصات مکانیکی خاک شامل مقاومت برشی، چگالی، ضریب تراکم‌پذیری و نفوذپذیری.

ب)تحلیل روانگرایی و نشست

بررسی امکان روانگرایی خاک‌های ماسه‌ای یا نشست احتمالی در خاک‌های رسی برای پیش‌بینی رفتار طولانی‌مدت.

پ)شناسایی لایه‌های ضعیف

تشخیص وجود لایه‌های خاک با مقاومت کم یا مواد آلی که ممکن است باعث کاهش عملکرد ژئوسل شود.
این مرحله کمک می‌کند تا تصمیم در مورد ضخامت، نوع و ارتفاع سلول‌های ژئوسل و همچنین نیاز به آماده‌سازی بیشتر سطح خاک گرفته شود.

۲. طراحی مناسب ژئوسل

پس از شناخت خاک، مرحله طراحی ژئوسل آغاز می‌شود. طراحی شامل انتخاب ابعاد سلول‌ها، ارتفاع، ضخامت دیواره‌ها و نوع پلیمر مورد استفاده است.

الف)الزامات مهم طراحی ژئوسل عبارت‌اند از:

–انتخاب اندازه سلول ژئوسل

اندازه سلول‌ها باید بر اساس نوع خاک، شیب سطح و نوع بارگذاری انتخاب شود. معمولاً برای خاک‌های سنگین یا مناطق با بار زیاد، سلول‌های کوچک‌تر ترجیح داده می‌شوند.

–ضخامت و جنس پلیمرژئوسل

ژئوسل‌ها از پلی‌اتیلن یا پلی‌پروپیلن با مقاومت کششی بالا ساخته می‌شوند و ضخامت دیواره‌ها باید تحمل بارهای وارده را تضمین کند.

–تحلیل بارگذاری ژئوسل

محاسبه بارهای استاتیکی و دینامیکی وارد بر ژئوسل‌ها و طراحی سلول‌ها به گونه‌ای که از فروپاشی یا تغییر شکل بیش از حد جلوگیری شود.

۳. آماده‌سازی سطح زیرین ژئوسل

سطح خاک زیر ژئوسل باید قبل از نصب به‌طور کامل آماده شود:

الف)تراش و هموارسازی سطح

حذف سنگ‌های درشت، ریشه‌ها و مواد آلی. سطح باید صاف و یکنواخت باشد تا ژئوسل به‌صورت پایدار روی آن قرار گیرد.

ب)فشرده‌سازی خاک

تراکم مناسب خاک زیرین باعث افزایش مقاومت برشی و جلوگیری از نشست بعد از نصب می‌شود. معمولاً تراکم ۹۵ درصد استاندارد و توصیه شده است.

پ)نصب ژئوتکستایل جداکننده

در مواردی که خاک زیرین نرم یا ریزدانه است، یک لایه ژئوتکستایل به‌عنوان جداکننده و جلوگیری از نفوذ ذرات ریز به داخل سلول‌ها نصب می‌شود.

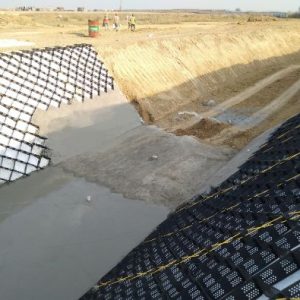

۴. برنامه‌ریزی تخلیه آب

ژئوسل‌ها اغلب در محیط‌هایی نصب می‌شوند که بارش، رواناب یا زهکش وجود دارد. پیش‌بینی و مدیریت جریان آب بسیار مهم است:

الف)تخمین بارش و رواناب

بررسی احتمال تجمع آب و طراحی شیب مناسب سطح برای هدایت آب به مسیرهای تخلیه.

ب)استفاده از زهکش‌ها

نصب لوله‌های زهکش یا کانال‌های کوچک در صورت لزوم برای جلوگیری از شسته شدن خاک داخل سلول‌ها.

پ)کنترل نفوذ آب

اطمینان از اینکه آب باران یا سیلاب باعث کاهش مقاومت خاک زیرین یا فرسایش نمی‌شود.

۵. تامین مصالح و تجهیزات

اجرای ژئوسل نیازمند تامین مصالح با کیفیت و تجهیزات مناسب است:

الف)ژئوسل با مشخصات استاندارد

باید از تولیدکنندگان معتبر خریداری شود تا مقاومت کششی و طول عمر مورد انتظار را داشته باشد.

ب)خاک پرکن

خاک استفاده شده برای پر کردن سلول‌ها باید با مشخصات فنی سازگار باشد؛ معمولاً خاک دانه‌بندی شده و بدون مواد آلی توصیه می‌شود.

پ)تجهیزات نصب

رول‌کننده‌ها، تراکم‌کننده‌ها و ابزار برش برای نصب دقیق ژئوسل‌ها.

۶. برنامه‌ریزی و نیروی انسانی جهت نصب ژئوسل

برای اجرای موفق ژئوسل، برنامه‌ریزی زمان‌بندی و آموزش نیروی انسانی بسیار مهم است:

الف)تعیین مراحل نصب ئوسل

ترتیب قرارگیری سلول‌ها، پر کردن خاک و تثبیت نهایی باید طبق برنامه مشخص انجام شود.

ب)آموزش نیروها

اپراتورها باید با نحوه باز کردن رول‌ها، پر کردن سلول‌ها و فشرده‌سازی خاک آشنا باشند.

پ)کنترل کیفیت در محل

بازرسی مستمر اجرای مراحل برای اطمینان از رعایت استانداردها.

7.دستگاه های مورد نیاز نصب لایه ژئوسل(تمام نکات بسترسازی ژئوسل)

برای نصب و اتصال ورق‌های ژئوسل در پروژه‌ها، از دستگاه‌های جوشکاری زیر استفاده می‌شود.انواع دستگاه‌های جوش ژئوسل:

الف)دستگاه جوش اولتراسونیک (Ultrasonic Welding)

رایج‌ترین روش برای اتصال ورق‌های ژئوسل در کارخانه و محل پروژه است. این دستگاه با استفاده از امواج فراصوت، ورق‌های پلیمری (HDPE) را بدون نیاز به مواد مصرفی اضافی به یکدیگر جوش می‌دهد و اتصالاتی با مقاومت بالا ایجاد می‌کند . فاصله جوش در این روش معمولاً بین ۳۳۰ تا ۷۱۲ میلی‌متر قابل تنظیم است.

ب)دستگاه جوش اکسترودر (Extrusion Welder)

برای جوش‌کاری سنگین و تعمیرات موضعی استفاده می‌شود. این دستگاه با ذوب گرانول یا مفتول پلیمری (HDPE یا PP) و تزریق آن در محل اتصال، جوشی مقاوم و آب‌بندی ایجاد می‌کند. برای پروژه‌های حساس مانند استخرها و مخازن صنعتی که نیاز به آب‌بندی کامل دارند، کاربرد دارد.

پ)دستگاه جوش گوه داغ (Hot Wedge Welder)

برای اتصال ورق‌های ژئوممبران و گاهی ژئوسل‌های ضخیم استفاده می‌شود. با استفاده از یک گوه فلزی داغ، لبه‌های ورق را ذوب کرده و با فشار غلتک‌ها آنها را به هم متصل می‌کند.

ت)دستگاه جوش هوای گرم (Hot Air Welder)

دستگاه قابل حمل و سبک برای جوش‌کاری‌های دقیق و تعمیرات جزئی. با دمیدن هوای داغ، سطح ورق‌ها را نرم کرده و تحت فشار به هم متصل می‌کند.

8.کدام دستگاه عملکرد بهتری بابت اتصال لایه ژئوسل بهم دارد؟

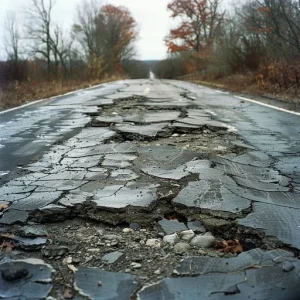

-عواقب بسترسازی نادرست قبل از اجرای ژئوسل(تمام نکات بسترسازی ژئوسل)

۱. نشست و تغییر شکل ژئوسل

اگر خاک زیرین به‌درستی فشرده نشده باشد یا سطح خاک یکنواخت نباشد، ژئوسل تحت بارگذاری‌های استاتیکی و دینامیکی ممکن است دچار نشست شود. این نشست باعث تغییر شکل سلول‌ها، کاهش ارتفاع و کارایی ژئوسل در تثبیت خاک و کنترل فرسایش خواهد شد.

۲. کاهش مقاومت برشی خاک

بسترسازی نامناسب باعث کاهش چسبندگی و تراکم خاک زیر ژئوسل می‌شود. در نتیجه، مقاومت برشی خاک کاهش یافته و ژئوسل قادر نخواهد بود بارهای وارده را به‌صورت یکنواخت توزیع کند. این موضوع می‌تواند منجر به فروپاشی شیب‌ها گردد.

۳. فرسایش و شسته شدن خاک

در صورتی که سطح خاک به درستی آماده نشده باشد یا زهکش‌ها به‌طور مناسب طراحی نشده باشند. جریان آب باران یا رواناب می‌تواند خاک داخل سلول‌ها را شسته و از بین ببرد. فرسایش خاک باعث کاهش ظرفیت باربری ژئوسل و ایجاد حفره‌های خالی در سازه می‌شود.

۴. آسیب به خود ژئوسل

نصب ژئوسل روی سطح ناهموار یا با وجود سنگ‌های درشت و ریشه‌ها می‌تواند باعث پارگی، سوراخ شدن یا تغییر شکل سلول‌ها شود. این آسیب‌ها عمر مفید ژئوسل را کوتاه می‌کند.

۵. نیاز به تعمیرات و هزینه‌های اضافی

بسترسازی نادرست باعث بروز مشکلاتی می‌شود که در طول زمان نیاز به تعمیرات یا تعویض بخش‌هایی از ژئوسل ایجاد می‌کند. این موضوع علاوه بر افزایش هزینه‌های مالی، زمان اجرای پروژه را نیز طولانی می‌کند.

۶. ناکارآمدی در کنترل فرسایش و تثبیت شیب

یکی از اهداف اصلی ژئوسل، تثبیت خاک و کنترل فرسایش است. اگر بسترسازی درست انجام نشده باشد. ژئوسل نمی‌تواند بارهای وارده را تحمل کند و در نتیجه فرسایش ادامه می یابد و شیب‌ بندی از بین می رود.

-پروژه های موفق بین المللی ژئوسل

الف)پروژه راهسازی با ژئوسل بازیافتی از پلاستیک در هند (دهلی نو)

این پروژه به عنوان اولین آزمایش میدانی هند در استفاده از ژئوسل‌های ساخته‌شده از ضایعات پلاستیکی (End-of-life plastic) شناخته می‌شود. این طرح با همکاری شرکت Bharat Petroleum (BPCL) و موسسه تحقیقات راه مرکزی هند (CRRI) اجرا گردید.

در این پروژه از حدود ۲۰ تا ۲۵ تن زباله پلاستیک (شامل پلاستیک‌های چندلایه) برای ساخت ژئوسل استفاده شد. این ژئوسل‌ها با ضخامت ۴ تا ۸ میلی‌متر تولید و در یک قطعه ۱۶۰ متری (حدود ۱۲۸۰ متر مربع) از مسیر منتهی به بزرگراه نصب گردیدند.

ب)پروژه تثبیت پارکینگ در گواتمالا(Retalhuleu)

یک مرکز توزیع نوشیدنی در گواتمالا با مشکل غیرقابل استفاده بودن پارکینگ خود در فصل بارانی مواجه بود. برای حل این معضل، از سیستم GEOWEB Load Support استفاده شد.

در این پروژه ژئوسل‌ها در سطحی به مساحت ۳۷۰۰ متر مربع برای تثبیت خاک‌های سست و مستعد سیلاب نصب شدند. برای اتصال پانل‌ها از اتصال‌دهنده‌های مقاوم ATRA® Keys استفاده گردید که عملکردی پایدار در برابر رطوبت و مواد شیمیایی دارند.

پ)پروژه دیوار حائل شیب‌دار در مجموعه Selenyum ترکیه

در این پروژه برای ساخت یک مجموعه لوکس مسکونی و تجاری بر روی تپه‌ای با شیب تند، نیاز به دیوار حائلی به ارتفاع ۱۵ متر بود. با توجه به محدودیت فضا و لرزه‌خیز بودن منطقه، از سیستم Neoloy® Geocell استفاده شد.

-جمع‌بندی:(تمام نکات بسترسازی ژئوسل)

اجرای موفق ژئوسل تنها با رعایت الزامات قبل از نصب امکان‌پذیر است. این الزامات شامل شناسایی دقیق ویژگی‌های خاک، طراحی مناسب سلول‌ها، آماده‌سازی سطح، مدیریت رواناب، تامین مصالح استاندارد و آموزش نیروی انسانی می‌شوند. با رعایت این موارد، مقاومت برشی خاک افزایش می‌یابد، فرسایش کنترل می‌شود و عمر مفید ژئوسل به حداکثر می‌رسد.

توجه به جزئیات پیش از اجرا، نه تنها عملکرد ژئوسل را بهبود می‌بخشد بلکه از هزینه‌های اضافی ناشی از تعمیرات، تعویض یا اصلاح زمین جلوگیری می‌کند. در نهایت، موفقیت پروژه‌های ژئوسل مستلزم ترکیبی از مهندسی دقیق، مصالح باکیفیت و اجرای حرفه‌ای است.
