لایه آببنددرژوئن ودرزانقطاع چیست؟

لایه آببنددرژوئن ودرزانقطاع چیست؟: معرفی، شرح کامل، جدول مشخصات فنی.

مدت زمان مطالعه:7 دقیقه-مناسب مهندسین، ناظرین پروژه، مهندسین مشاورومجری های ساختمانی.

-فهرست مطالب:(لایه آببنددرژوئن ودرزانقطاع چیست؟)

1.مقدمه(لایه آببند در ژوئن و درز انقطاع چیست؟).
2.تعریف و مفاهیم پایه در مورد لایه آببند در ژوئن و درز انقطاع.
3.درز انقطاع (Expansion Joint) چیست؟.
4.ژوئن (Construction Joint) چیست و چه تفاوتی با درز انقطاع دارد؟.
5.لایه آببند (Waterproofing Layer) و وظیفه آن.
6.شرح کامل انواع سیستم‌های آببندی درزها.
7.انواع مصالح آببندی (Waterstop).
8.سیستم‌های پیش ساخته و نوارهای آببند.
9.مطالعات موردی: پروژه‌های واقعی داخل و خارج از ایران.
10.جمع‌بندی انواع لایه آببند در ژوئن و درز انقطاع.

الف) مقدمه:(لایه آببند در ژوئن و درز انقطاع چیست؟)

در صنعت ساخت و ساز، لایه آببند در ژوئن و درز انقطاع به عنوان حیاتی‌ترین خط دفاعی در برابر نفوذ آب و رطوبت به سازه‌های بتنی شناخته می‌شود.

ابنیه فنی مدرن به دلیل ماهیت مصالح (مانند بتن و فولاد) و واکنش آن‌ها به تغییرات دما، رطوبت و بارگذاری‌های دینامیکی، ناگزیر دارای درزهایی هستند. اگر این درزها به درستی آببندی نشوند، نه تنها هزینه‌های هنگفتی برای تعمیرات به همراه خواهند داشت، بلکه ایمنی و دوام سازه را به طور جدی به خطر می‌اندازند.

در این مقاله، به بررسی عمیق این موضوع از تعاریف پایه تا پیشرفته‌ترین تکنولوژی‌های روز دنیا با استناد به پروژه‌های واقعی می‌پردازیم.

ب)تعریف و مفاهیم پایه در مورد لایه آببند در ژوئن و درز انقطاع

برای درک اهمیت لایه آببند در ژوئن و درز انقطاع، ابتدا باید ماهیت این درزها را بشناسیم. این دو نوع درز، عملکردهای متفاوتی دارند و روش آببندی آن‌ها نیز متفاوت است.

پ)درز انقطاع(Expansion Joint) چیست؟(لایه آببنددرژوئن ودرزانقطاع چیست؟)

درز انقطاع یا درز انبساط، به فضای خالی عمدی گفته می‌شود که بین بخش‌های مختلف یک ساختمان یا سازه (مانند پل‌ها، سدها و ساختمان‌های بلند) ایجاد می‌شود.

هدف اصلی این درزها، جذب حرکت‌های ناشی از انبساط و انقباض حرارتی، تغییر شکل پلاستیک (خزش)، و حرکت‌های ناشی از بارهای باد یا زلزله است.

در واقع، درز انقطاع به دال‌های بتنی اجازه می‌دهد تا بدون ایجاد تنش‌های مخرب و ترک‌خوردگی در سازه، جابجا شوند.

ت)ژوئن (Construction Joint) چیست و چه تفاوتی با درز انقطاع دارد؟

ژوئن یا درز اجرایی، نقطه توقف و از سرگیری عملیات بتن‌ریزی است. زمانی که ریختن بتن در یک پروژه بزرگ به دلایل فنی یا زمان‌بندی متوقف می‌شود، محل اتصال بتن قدیم و جدید را درز اجرا (Construction Joint) می‌نامند.

برخلاف درز انقطاع، ژوئن عمداً برای حرکت طراحی نشده است، بلکه صرفاً یک ناحیه اتصال مکانیکی است. با این حال، این محل به شدت مستعد نشت آب است و نیاز به آببندی دقیقی دارد.

ث)لایه آببند (Waterproofing Layer) و وظیفه آن(لایه آببنددرژوئن ودرزانقطاع چیست؟)

لایه آببند سیستمی است که برای جلوگیری از عبار آب از یک سطح یا ساختار اعمال می‌شود. در context درزها، این لایه باید ویژگی‌های خاصی داشته باشد:

-انعطاف‌پذیری: توانایی حرکت همزمان با درز.
-چسبندگی قوی: اتصال مطمئن به بتن پیرامون.
-مقاومت در برابر فشار هیدرواستاتیک: تحمل فشار آب در سازه‌های زیرزمینی.

لازم به ذکر است که سطح حفاظت مورد نیاز (Water-repellent, Water resistant, و Waterproof) با توجه به کاربرد سازه متفاوت است. در سازه‌های حیاتی مانند تونل‌های مترو (مثل پروژه‌های خطوط متروی تهران و مشهد)، استاندارد باید Waterproof باشد (کاملاً ضد نفوذ)، نه صرفاً مقاوم در برابر آب.

ج)شرح کامل انواع سیستم‌های آببندی درزها(لایه آببند در ژوئن و درز انقطاع چیست؟)

انتخاب سیستم مناسب برای لایه آببند در ژوئن و درز انقطاع به عوامل متعددی مانند میزان حرکت پیش‌بینی شده، فشار آب، نوع کاربرد (صنعتی، مسکونی، آبی) و شرایط محیطی بستگی دارد.

1.انواع مصالح آببندی (Waterstop)

مهم‌ترین عنصر در این سیستم، Waterstop یا نوار آببند است که در ضخامت بتن قرار می‌گیرد و مسیر آب را مسدود می‌کند:

الف)PVC Waterstop

رایج‌ترین نوع در ایران، مورد استفاده در مخازن آب و تصفیه خانه‌ها (مانند تصفیه خانه فاضلاب تهران).

ب)خمیری یا هیدروفیل (Hydrophilic)(لایه آببنددرژوئن ودرزانقطاع چیست؟)

این نوارها با جذب آب، حجمشان افزایش یافته و درز را می‌بندند. واتراستاپ WT Construction از نوع EPDM با قابلیت انبساط کنترل‌شده و مش هوا برای تثبیت، نمونه خارجی پیشرفته این تکنولوژی است.

پ)لنتومواد (Metallic Waterstop)

استفاده در سازه‌های بسیار عظیم و سدها (مانند سد کرج و سد شهید عباسپور).

2.سیستم‌های پیش ساخته و نوارهای آببند

در پروژه‌های تعمیر و نگهداری که دسترسی به درزها سخت است، از سیستم‌های چسبی و پوششی استفاده می‌شود. برای مثال، محصول dura.joint flexband که توسط شرکت ساخته شده، یک نوار آببند بر پایه الاستومر ترموپلاستیک است که می‌تواند درزهای با حرکت بالا را پوشش دهد و حتی برای آب آشامیدنی هم مناسب است.

همچنین، در تکنولوژی مدرن از ورق‌های خودچسب (Self-adhesive sheets) استفاده می‌شود که اتصال را بدون نیاز به تجهیزات مکانیکی فراهم می‌کند و عمر مفید بالاتری نسبت به درزگیرهای سنتی دارد.

چ)مطالعات موردی: پروژه‌های داخل و خارج از ایران(لایه آببند در ژوئن و درز انقطاع چیست؟)

استفاده از دانش لایه آببند در ژوئن و درز انقطاع در پروژه‌های بزرگ همواره یک چالش مهندسی بوده است.

1.پروژه های بین المللی(لایه آببنددرژوئن ودرزانقطاع چیست؟)

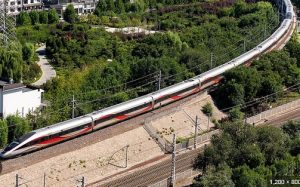

الف)تونل های قطار سریع السیر چیندر پروژه‌های عظیم High-speed rail در چین

به دلیل نشت گسترده در درزهای انقطاع و تغییر شکل (Deformation joints) که ایمنی تونل را تهدید می‌کرد، از فناوری‌های پیشرفته دوغاب‌های مخصوص (Special waterproof and leak-stopping daub) استفاده شد. این ترکیبات بر پایه بوتیل رابر و الاستومرها، دارای چسبندگی خودکار (Autologous cohesive force) و مقاومت بالا در برابر پیری بودند.

2.پروژه های داخلی(لایه آببنددرژوئن ودرزانقطاع چیست؟)

الف)برج میلاد تهران

برج میلاد به عنوان بلندترین سازه ایران، دارای سیستم‌های پیچیده درز انقطاع برای مقابله با نیروهای باد و تغییرات دمایی ۵۰ درجه‌ای است. در طبقات زیرزمین این سازه، از سیستم‌های Waterstop دو جزئی (PVC و هیدروفیل) برای جلوگیری از نفوذ آب‌های زیرزمینی استفاده شده است. ترکیب این لایه‌ها با ورق‌های Bituminous مدرن، موفقیت آمیز بوده است.

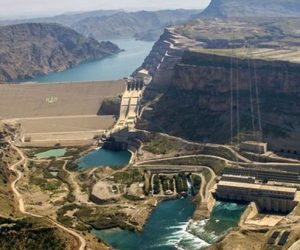

ب) سدها و نیروگاه گتونددر پروژه عظیم سد گتوند

یکی از چالش‌های اساسی، آببندی درزهای انقطاع در تونل‌های انتقال آب و نیروگاه بود. استفاده از فلز واتراستاپ (Copper waterstop) همراه با مواد مخلوط‌شونده با بتن (Hydrophilic strips) راهکار اصلی مهندسان برای تضمین عملکرد ۱۰۰ ساله سازه در برابر نشت بود.

-جمع‌بندی:(لایه آببنددرژوئن ودرزانقطاع چیست؟)

ایه آببند در ژوئن و درز انقطاع نقشی حیاتی در افزایش عمر مفید سازه‌های بتنی دارد. انتخاب نادرست واتراستاپ یا درزگیر، هزینه‌های تعمیرات جبران‌ناپذیری به همراه خواهد داشت.

تجربه پروژه‌های موفق داخلی مانند سد گتوند و برج میلاد و نمونه‌های خارجی نظیر تونل‌های چین نشان می‌دهد که استفاده از سیستم‌های هیدروفیل، PVC و EPDM بر اساس نوع حرکت و فشار آب ضروری است.

مهندسان و پیمانکاران باید اجرای اصولی این سیستم‌ها را در اولویت قرار دهند تا از نشتی، خوردگی آرماتور و ناپایداری سازه جلوگیری شود.
